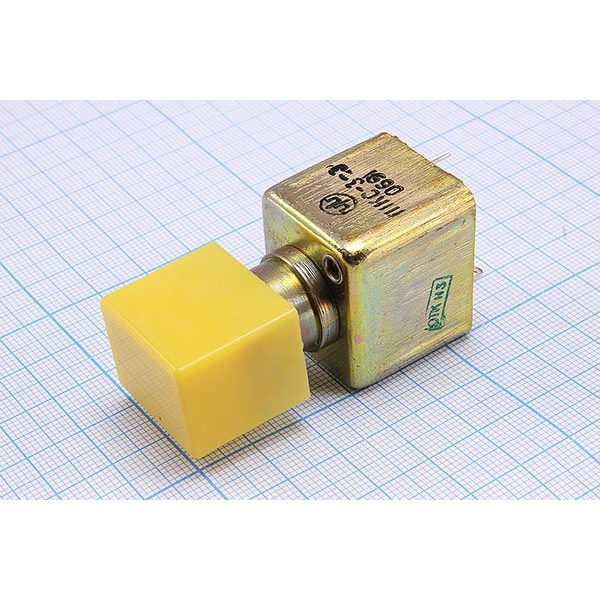

ПКН536.2-2хз/сВ (5) Смоленский завод

ПКН536.2‑2хз/сВ (5) — это микроразмерный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей») по техническим условиям ТАФЛ.642136.011ТУ, индекс «5» относится к варианту исполнения переключателя.

Назначение и область применения

Переключатель предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, приборах, автоматике и средствах связи.
Он используется в изделиях, где требуется надёжное переключение небольших токов при ограниченном монтажном пространстве.

Тип контактов и коммутация

Модификация ПКН536.2‑2хз/сВ (5) относится к серии ПКн536, где «2хз» обычно означает двухполюсный переключатель с замыкающими контактами в одном из положений (конкретная схема «з/сВ» уточняется в ТУ и схеме переключателя).
Коммутируемый ток и напряжение соответствуют уровню до десятков вольт и единиц ампер, что типично для маломощных цепей управления и сигнализации.

Конструкция и эксплуатационные параметры

• Усилие переключения для ПКн536 обычно не превышает 14 Н (около 1,4 кгс), ход приводного элемента — до 4 мм.

• Сопротивление контактов не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции порядка 750 В (эффективное значение).

Температурный диапазон и ресурс

Рабочий диапазон температуры среды обычно задаётся от минус 60 до плюс 85 °C (или близких значений, в зависимости от конкретного ТУ).
Срок сохраняемости изделий ряда ПКн536 составляет порядка 25 лет при хранении и эксплуатации по нормам НД, что типично для военной и специальной техники.
