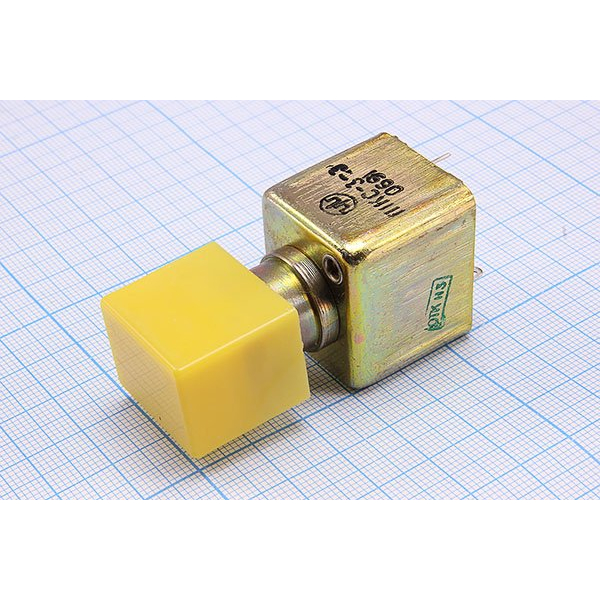

ПКН536.2-2хж/хсВ (5) Смоленский завод

ПКН536.2‑2хж/хсВ (5) — это серия малогабаритных кнопочных переключателей, выпускаемых на Смоленском заводе «Электроразъем» (или предприятиях, входящих в холдинг) по техническим условиям ТАФЛ.642136.011 ТУ. Они относятся к коммутационным приборам для радиоэлектронной аппаратуры и промышленных устройств.

Назначение и область применения

ПКН‑серии (включая ПКН536.2) применяются для включения/выключения и переключения цепей постоянного и переменного тока в приборах, аппаратуре связи, автоматике, измерительных и пультовых устройствах.
Исполнение с буквой «ж» в обозначении обычно указывает на наличие жёлтого светового поля (сигнальный индикатор), что удобно для визуального контроля состояния прибора.

Структура обозначения

• ПКН536.2 — тип переключателя, серия ПКН с определённой конструкцией контактов и усилием переключения.

• «2» — двухполюсное исполнение (два токоведущих полюса).

• «2хж» — вероятно, указание на наличие двух жёлтых световых индикаторов или двойной световой индикации по цвету/контуру (детали уточняются в ТУ).

• «хсВ» — обозначение электрических параметров и исполнения контактов (одно из стандартных исполнений по нагрузке и типу закрепления выводов).

• «(5)» — группа (модификация) по серии, соответствующая определённым параметрам коммутационной способности и габариту.

Основные технические особенности (для ПКН536.2 в целом)

• Максимальное усилие переключения — не более 14 Н (около 1,4 кгс), что обеспечивает удобство ручного управления.

• Полный ход приводного элемента — не более 4 мм, что характерно для всей серии ПКН534/536/540/544.

• Сопротивление электрического контакта — не более 0,05 Ом, что обеспечивает низкие потери и хорошую проводимость.

• Сопротивление изоляции — не менее 1000 МОм, а электрическая прочность изоляции — порядка 750 В эффективного значения, что соответствует требованиям для низковольтной аппаратуры.

• Рабочий диапазон температур — примерно от −60 °C до +70…+85 °C (конкретные пределы зависят от ТУ и группы исполнения).

• Срок сохраняемости изделий — порядка 25 лет при хранении и эксплуатации по нормам.

Конструкция и монтаж

Корпус переключателя выполнен из стойких к коррозии материалов (часто металлокерамика или металл‑пластиковая база), обеспечивающий герметичность и устойчивость к механическим нагрузкам.
Соединение контактов — обычно выводное под пайку или под зажим, монтаж — в вырез панели с фиксацией гайкой или специальным кольцом, что типично для серии ПКН‑536.
