ПКН536.1-2хс/сВ (5) Смоленский завод

ПКН536.1‑2хс/сВ(5) — это кнопочный переключатель со световой индикацией, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и промышленного назначения.

Расшифровка обозначения

• «ПКН536.1» — тип переключателя и типономинал (коммутационные режимы цепей).

• «2хс/сВ» означает:

  • 2 — вариант исполнения светового поля (две позиции или две световые зоны);

  • «хс» — цвет свечения (с — синий) или цвет ответной крышки/панели;

  • «сВ» — цвет индикации и климатическое исполнение по ГОСТ (В — для эксплуатации в широком диапазоне температур окружающей среды).

• «(5)» — обычно указывает на исполнение или вариант конструкции (например, тип выводов или монтажной части; конкретное значение зависит от заводской номенклатуры).

Электрические и коммутационные параметры

Переключатель рассчитан на коммутацию малых и средних токов в цепях постоянного и переменного тока без ограничения по направлению тока. Ориентировочно:

• рабочий ток — от 1 мкА до примерно 4 А;

• рабочее напряжение — от единиц микровольт до 250 В;

• максимальная коммутационная мощность — не более порядка 300 В·А.

Сопротивление электрического контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — около 750 В (эффективное значение переменного тока).

Механические и эксплуатационные характеристики

• Усилие переключения — не более 14 Н (примерно 1,4 кгс), что делает нажатие комфортным для ручного управления.

• Полный ход приводного элемента (кнопки) — не более 4,0 мм.

• Рабочий диапазон температур — примерно от −60 °C до +85 °C, что соответствует климатическому исполнению В.

• Срок сохраняемости изделия в упаковке и при хранении — до 25 лет.

Конструкция и применение

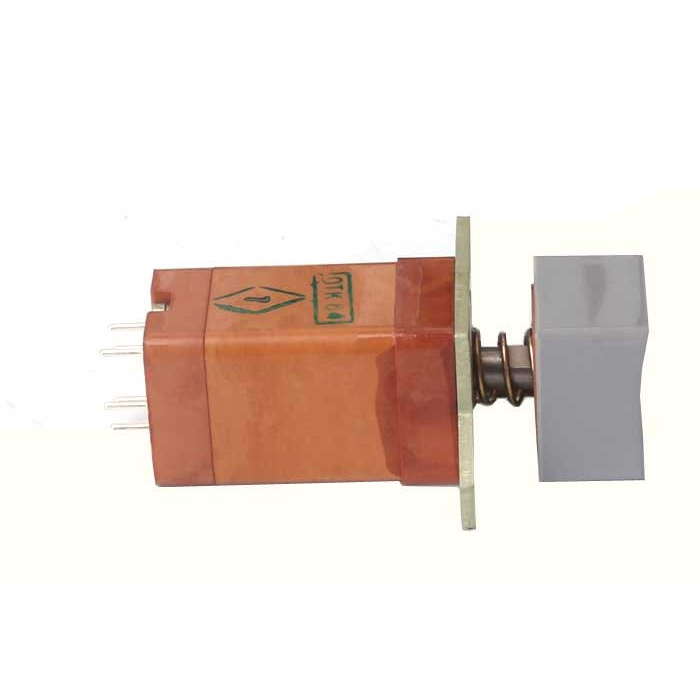

Переключатель выполнен в прямоугольном корпусе с габаритами порядка 50×19×19 мм и массой до 30 г, что позволяет его легко монтировать на панелях и в приборах без дополнительных креплений.
Он используется в блоках управления, панелях приборов, аппаратуре связи и промышленном оборудовании, где требуется надежная многократная коммутация и визуальная индикация состояния цепи (световой индикатор синего цвета для данного исполнения).
