ПКН536.1-2хк/хсВ (5) Смоленский завод

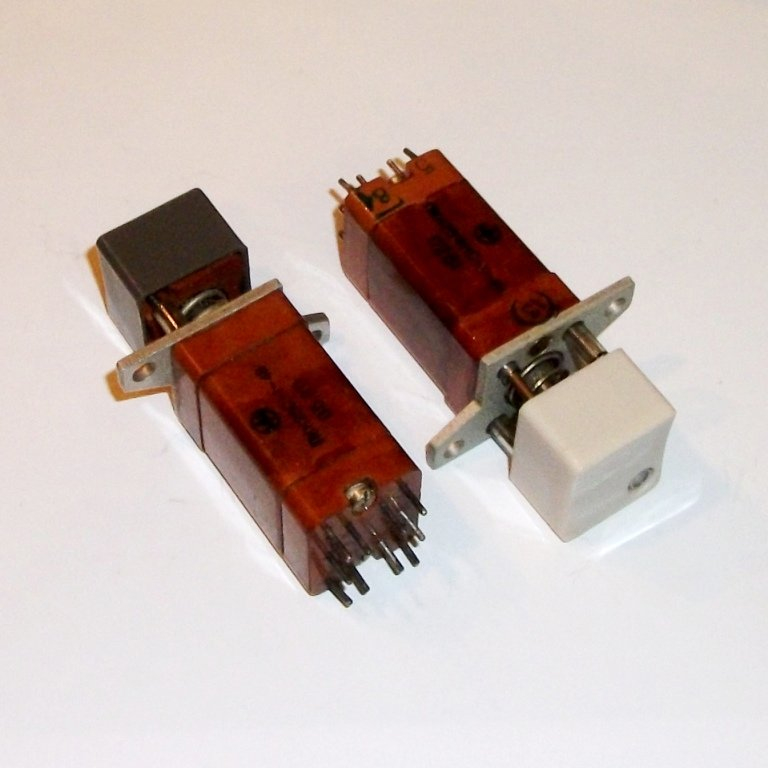

ПКн536.1-2хк/хсВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО "Смоленский завод радиодеталей "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение

Переключатели серии ПКн536 используются в различных электронных устройствах для ручного управления цепями. Климатическое исполнение — В, что позволяет применять их в условиях от -60°C до +85°C.

Обозначение

Расшифровка: ПКн536 — базовый тип; .1 — типономинал (электрические режимы); 2 — вариант светового поля; хк/хсВ — комбинация контактов и цвета индикации (к — красный, с — синий для светового поля); (5) — возможно, модификация или комплектация.

Технические характеристики

• Коммутационная способность: ток от 1 мкА до 4 А, напряжение до 250 В, мощность до 300 В·А.

• Сопротивление контакта: не более 0,05 Ом; изоляции — не менее 1000 МОм.

• Прочность изоляции: 750 Вэфф.

• Усилие переключения: не более 14 Н (1,4 кгс); полный ход — не более 4 мм.

• Циклы коммутации: до 100 000.

• Габариты: 50×19×19 мм; масса — не более 30 г.

Производитель

Смоленский завод радиодеталей специализируется на выпуске таких переключателей, включая серию ПКн536 и аналогичные (ПКн538, ПКн540 и др.). Срок сохраняемости — 25 лет.
