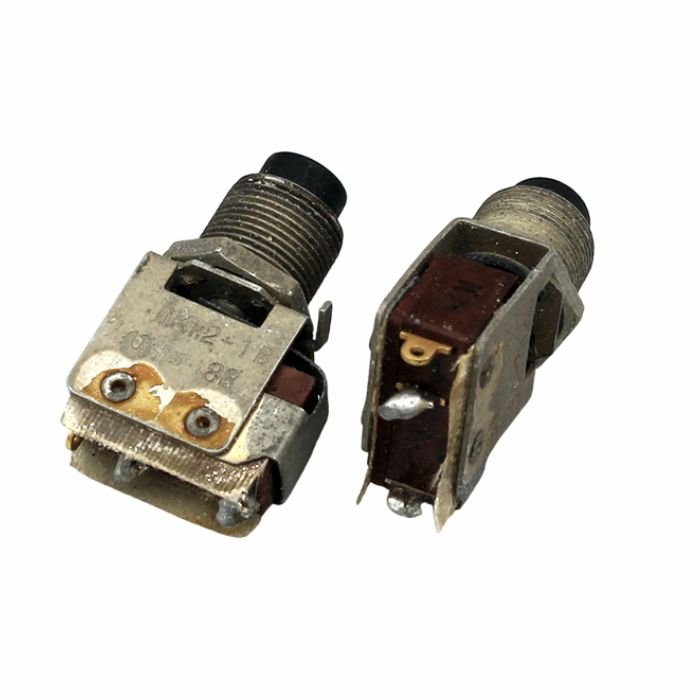

ПКн574-2-2б (5) Смоленский завод

ПКн574‑2‑2б (5) — это серийный микропереключатель военного и общепромышленного применения, выпускаемый Смоленским заводом радиодеталей (СЗРД) по техническим условиям ТАФЛ.642135.007ТУ.

Общее назначение и конструкция

Микропереключатели серии ПКн574 относятся к герметизируемым контактным микропереключателям с рычажным приводом и применяются в системах автоматики, релейной защиты, авионике, оборонной и наземной технике. Конструктивно изделие выполнено как многоконтактный блок, набираемый из модулей (у ПКн574‑2‑2б — 5 модулей), с тыльным присоединением проводов и возможностью герметизации корпуса.

Коммутационные характеристики

• Коммутируемый ток: порядка десятых–сотых ампера, в зависимости от конкретного исполнения и материала контактов; допускается коммутация как постоянного, так и переменного тока активной нагрузки.

• Сопротивление контакта: не более 0,2 Ом, что обеспечивает низкие потери и стабильность контакта в условиях длительной эксплуатации.

• Электрическая прочность изоляции: порядка 200 В эффективного значения между выводами, связанными с разомкнутыми контактами, а между другими цепями — выше (до около 1050 В), что подтверждается стандартными испытаниями.

Механические параметры и надёжность

• Усилие переключения: для серии ПКн571–ПКн574 лежит в диапазоне примерно 6,3–25 Н (0,63–2,5 кгс), что обеспечивает уверенный контакт при рычажном воздействии.

• Полный ход приводного элемента: порядка 6,0–7,0 мм, что позволяет интегрировать переключатель в механизмы с достаточно жёсткими требованиями по ходу.

• Изоляция и влажность: сопротивление изоляции не менее 1000 МОм, допускается относительная влажность до 98% при 35 °С без конденсации влаги.

• Диапазон рабочих температур: от минус 60 до +85 °C, что делает изделие пригодным для эксплуатации в жёстких климатических и высотных условиях.

Условное обозначение и исполнения

В обозначении ПКн574‑2‑2б (5):

• «574» — серия микропереключателя СЗРД с рычажным приводом;

• «2» — тип модульного исполнения (количество рядов контактов);

• «2б» — исполнение контактов (буква «б» обычно указывает на материал/тип перехода, уточняется в ТУ);

• «(5)» — количество модулей в блоке.
