Назначение и принцип действия

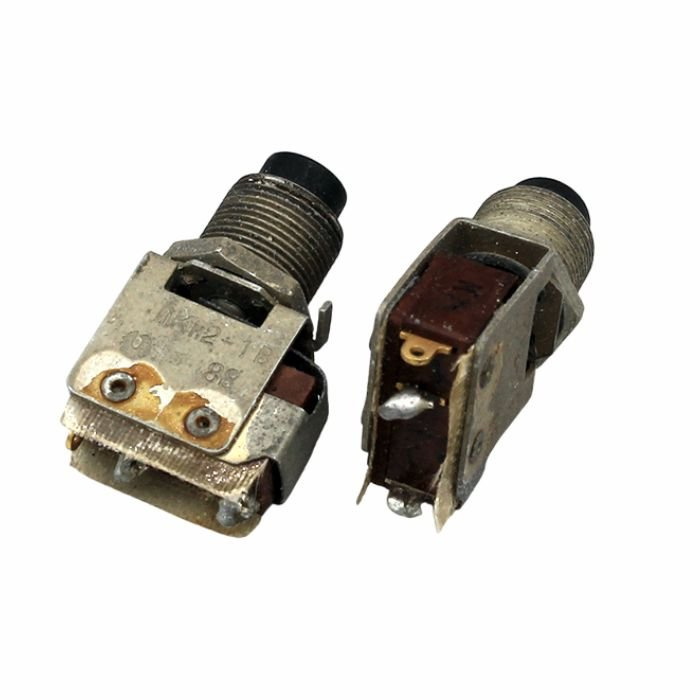

ПКн572-2-1г (5) с артикулом 22086 — кнопочный переключатель с магнитоуправляемыми контактами производства Смоленского завода. Изделие относится к категории «Переключатели ПКН». Коммутация цепи происходит при приближении постоянного магнита или магнитопровода к корпусу переключателя, поэтому его применяют там, где требуется управление состоянием электрической цепи магнитным полем.

Подтверждённые области применения включают системы автоматики, устройства релейной защиты, измерительные и контрольные приборы, а также аппаратуру военного и двойного назначения. В таких системах переключатель может выполнять роль датчика положения, элемента управления или коммутационного узла, срабатывающего от магнитного воздействия.

Конструкция и коммутационные особенности

В серии ПКн572 реализована коммутация перекидного типа: один контактный мост переключается между двумя неподвижными контактами. В результате одна цепь замыкается, а другая размыкается. Сопротивление контакта у переключателей серии ПКн572 не превышает 0,2 Ом, что важно для снижения потерь и сохранения стабильного состояния цепи.

Усилие переключения для серии ПКн572, включая модификации типа ПКн572-2-1г, составляет примерно 6,3–25 Н. Полный ход приводного элемента, то есть магнитного воздействия, находится в диапазоне около 6,0–7,0 мм. Эти параметры описывают уверенный переброс контакта при срабатывании.

Электрическая прочность и изоляция

• Электрическая прочность изоляции между разомкнутыми контактами — 200 В эффективного значения.
• Электрическая прочность изоляции между другими не соединёнными выводами и корпусом — порядка 700 В эффективного значения.
• Сопротивление изоляции между выводами и корпусом — не менее 800 МОм.

Перечисленные параметры относятся к серии ПКн572 и подтверждают пригодность изделия для работы при повышенных напряжениях и в условиях повышенной влажности.

Условия эксплуатации и исполнение

Рабочий температурный диапазон изделий серии ПКн572 обычно составляет от −60 °С до +85 °С. Допустимая относительная влажность при температуре 35 °С без конденсации воды достигает около 98%. Это позволяет применять переключатель в широком диапазоне климатических условий и в аппаратуре специального назначения.

ПКн572-2-1г (5) выпускается в соответствии с техническими условиями Смоленского завода, включая ТАФЛ.647622.003ТУ и другие. Возможны варианты с категорией качества «ВП» и приёмкой «СКК». Буква «г» и индекс «(5)» в обозначении указывают на конкретную модификацию положения контактов, конструкции корпуса и условий присоединения выводов. Точные сведения по этим признакам следует уточнять в технических условиях и паспорте на изделие.

Краткие подтверждённые особенности

• Магнитоуправляемая коммутация при приближении постоянного магнита или магнитопровода.
• Перекидной контактный узел с переключением между двумя неподвижными контактами.
• Сопротивление контакта не более 0,2 Ом.
• Усилие переключения примерно 6,3–25 Н и полный ход около 6,0–7,0 мм.
• Электрическая прочность изоляции 200 В между разомкнутыми контактами и порядка 700 В между другими выводами и корпусом.
• Сопротивление изоляции не менее 800 МОм.
• Рабочая температура от −60 °С до +85 °С, влажность до 98% при 35 °С без конденсации.

В характеристиках карточки товара указан год 2022. По данным каталога, изделие поставляется в заводской упаковке. Артикул 22086 и наименование ПКн572-2-1г (5) Смоленский завод следует использовать при подборе и заказе.
