Назначение и область применения

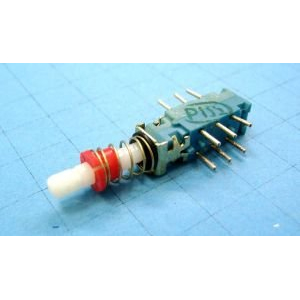

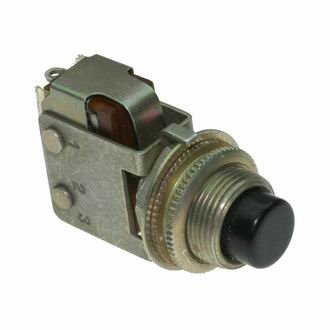

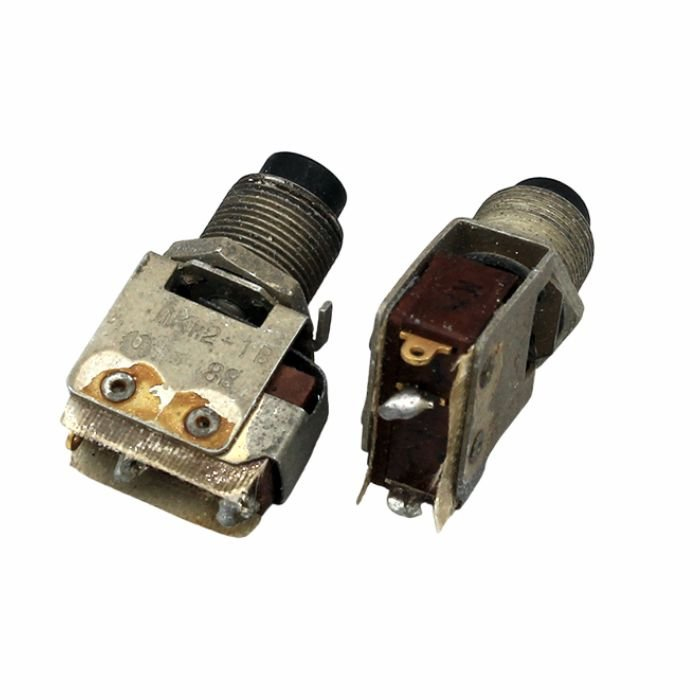

ПКн572-2-1б (5) — кнопочный переключатель с магнитоуправляемыми контактами, выпускаемый ОАО «Смоленский завод радиодеталей». Изделие относится к категории «Переключатели ПКН» и имеет артикул 22085. По назначению переключатель предназначен для применения в электронных и радиотехнических устройствах, где требуется надёжное коммутирование электрических цепей.

Модель входит в серию ПКн572. Предприятие-изготовитель выпускает бесконтактные и кнопочные переключатели серий ПКн565–ПКн574, включая ПКн572, поэтому данное изделие следует рассматривать как часть указанной номенклатуры. Конкретная область применения определяется схемотехникой и конструкцией устройства, а условия эксплуатации должны соответствовать подтверждённым параметрам переключателя.

Подтверждённые технические особенности

Для переключателей серии ПКн572, включая модель ПКн572-2-1б, в описании указаны следующие параметры. Они характеризуют серию и данное исполнение в пределах приведённых сведений.

• Усилие переключения: от 6,3 до 25 Н.
• Полный ход приводного элемента: от 6,0 до 7,0 мм.
• Сопротивление контакта: не более 0,2 Ом.
• Электрическая прочность изоляции: до 700 Вэфф. между выводом и корпусом.
• Сопротивление изоляции: не менее 800 МОм.
• Рабочая температура: от минус 60 °С до плюс 85 °С.
• Влажность: до 98% без конденсации.

Перечисленные значения позволяют оценить электрические и механические возможности переключателя при подборе под конкретную цепь управления. Для корректного применения важно учитывать одновременно коммутационную нагрузку, требуемое усилие нажатия, ход приводного элемента и климатические условия эксплуатации.

Электрические параметры

Ключевыми электрическими характеристиками являются малое сопротивление контакта и высокое сопротивление изоляции. Сопротивление контакта не превышает 0,2 Ом, сопротивление изоляции составляет не менее 800 МОм, а электрическая прочность изоляции между выводом и корпусом достигает 700 Вэфф. Эти параметры важны для цепей, где требуется стабильное прохождение сигнала и надёжная изоляция выводов от корпуса.

Механические и климатические параметры

Механическая часть характеризуется усилием переключения от 6,3 до 25 Н и полным ходом приводного элемента от 6,0 до 7,0 мм. Диапазон рабочих температур составляет от минус 60 °С до плюс 85 °С, допускается влажность до 98% без конденсации. Такие данные следует учитывать при размещении переключателя в аппаратуре и при выборе способа его крепления и подключения.

Маркировка, комплектация и сведения о производителе

Обозначение «(5)» указывает на заводскую упаковку и комплектность. В таких исполнениях часто предусмотрены паспорт и расшифровка обозначения. Изделие поставляется в заводской упаковке, что важно для сохранности переключателя и сопроводительных документов.

• Производитель: ОАО «Смоленский завод радиодеталей», Смоленская область.
• Категория: Переключатели ПКН.
• Артикул: 22085.
• Год в характеристиках: 2022.
• Нормативная база: ТАФЛ.647622.003ТУ или ТАФЛ.647622.008ТУ в зависимости от категории качества.

Для близкой вариации ПКн572С-2-1б/ж указано новое исполнение и количество модулей до 10 в зависимости от конфигурации. Масса изделий в имеющихся сведениях приводится в диапазоне 238–405 г в зависимости от числа модулей. Эти данные относятся к серии и близкой вариации; число модулей и точную массу конкретного ПКн572-2-1б (5) следует определять по паспорту и заводской маркировке.

Применение и порядок подбора

Переключатель применяется в электронных и радиотехнических устройствах как элемент ручного управления и коммутации цепей. При подборе модели важно проверить соответствие условий работы паспортным данным, а также учесть конструктивные требования к приводному элементу и выводам.

• Сопоставить коммутируемую цепь с электрическими параметрами переключателя.
• Проверить требуемое усилие переключения и полный ход приводного элемента.
• Учесть рабочий диапазон температур и влажность в месте установки.
• Сверить маркировку, комплектность и наличие паспорта с заводской упаковкой.

ПКн572-2-1б (5) Смоленский завод — изделие серии ПКн572 с подтверждёнными механическими, электрическими и климатическими характеристиками, предназначенное для надёжного коммутирования цепей в составе электронной и радиотехнической аппаратуры.
