Назначение и область применения

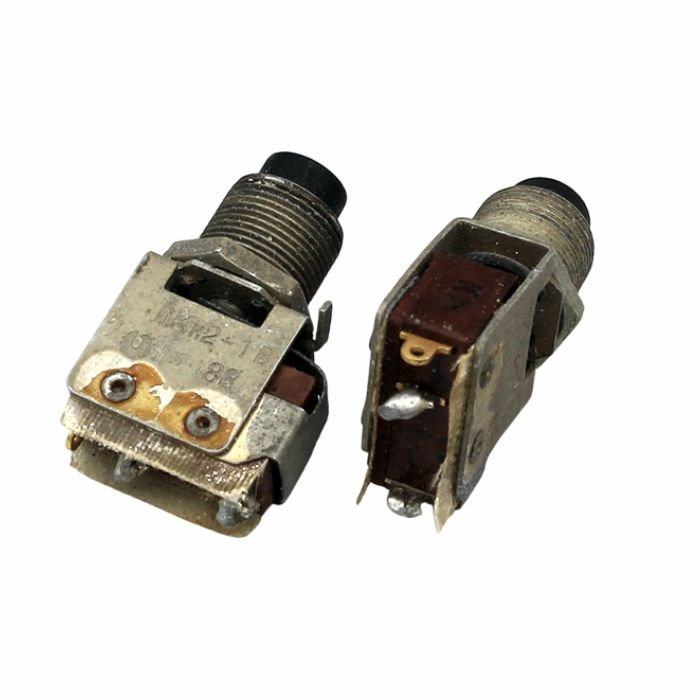

ПКн571-2-2б (5) — кнопочный переключатель с магнитоуправляемыми контактами, выпускаемый Смоленским заводом. Товар относится к категории «Переключатели ПКН», артикул — 22064. Переключатель предназначен для коммутации электрических цепей в аппаратуре военного, двойного и гражданского назначения, в том числе при жёстких климатических и механических воздействиях.

Изделие выпускается по ТУ ТАФЛ.647622.003ТУ или ТАФЛ.647622.008ТУ в зависимости от категории качества. Основное применение — коммутация маломощных сигнальных и управляющих цепей в составе аппаратуры, где важны герметизированное исполнение контактной системы и устойчивость к внешним воздействиям. Переключатель может использоваться в панельных и щитовых конструкциях при условии соблюдения требований ТУ к монтажу и условиям эксплуатации.

Конструкция и технические особенности

Конструктивно переключатель включает 2 модуля с магнитоуправляемыми контактами, герметизированный корпус и приводной элемент — кнопку, через которую осуществляется срабатывание контактов. Такая схема обеспечивает коммутацию цепей при нажатии на привод и возврат контактов в исходное состояние после снятия усилия.

В обозначении указано исполнение «б». В описании семейства это исполнение связывают с определённым типом корпуса или способом монтажа и герметизации, рассчитанным на установку в панелях или щитах с повышенными требованиями к вибропрочности и защите от пыли и влаги. Точные параметры монтажа и степень защиты для конкретного изделия следует проверять по ТУ и документации изготовителя.

Электрические параметры

• Сопротивление контакта — не более 0,2 Ом.
• Электрическая прочность изоляции между выводами разомкнутых контактов — около 200 В эффективного значения.
• Коммутируемый ток и напряжение соответствуют типовому ряду ПКн570/571: активные цепи постоянного и переменного тока ориентировочно до 0,01–0,25 А при напряжениях порядка десятков–сотен вольт; конкретные значения определяются ТУ на подтип.

Механические и климатические характеристики

• Полный ход приводного элемента для ПКн571 — порядка 6,0–7,0 мм.
• Усилие переключения — ориентировочно 6,3–25 Н (0,63–2,5 кгс).
• Рабочий диапазон температуры воздуха — от примерно минус 60 °С до плюс 85 °С для изделий категории качества «ВП».
• Допускается относительная влажность до 98% при 35 °С без конденсации.
• Минимальная наработка исчисляется десятками тысяч циклов переключения.
• Масса для 2-модульного исполнения ПКн571 находится в диапазоне единиц десятков грамм.

Применение и эксплуатационные особенности

Переключатель применяется для коммутации маломощных электрических цепей в аппаратуре, работающей при повышенных механических нагрузках и расширенном температурном диапазоне. Герметизированный корпус и магнитоуправляемые контакты позволяют использовать изделие в условиях, где требуется защита контактной системы от внешней среды.

При эксплуатации необходимо учитывать, что коммутируемые ток и напряжение не должны превышать значения, установленные ТУ для конкретного подтипа. Для цепей с нагрузкой выше указанного типового ряда изделие не предназначено. Перед монтажом следует проверить соответствие исполнения требованиям к способу установки, вибропрочности и защите от пыли и влаги.

Климатическое исполнение для категории качества «ВП» допускает работу при температуре от минус 60 °С до плюс 85 °С и относительной влажности до 98% при 35 °С без конденсации. Ресурс в десятки тысяч циклов переключения делает переключатель пригодным для длительной эксплуатации в промышленных и специальных системах.

Сведения о товаре

• Название: ПКн571-2-2б (5) Смоленский завод.
• Артикул: 22064.
• Категория: Переключатели ПКН.
• Производитель: Смоленский завод.
• Год: 2022.
• Упаковка: заводская.
