Назначение

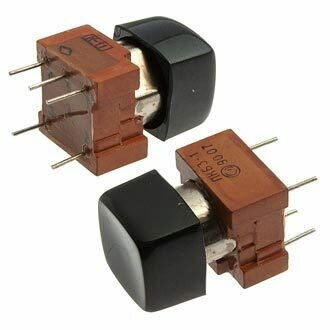

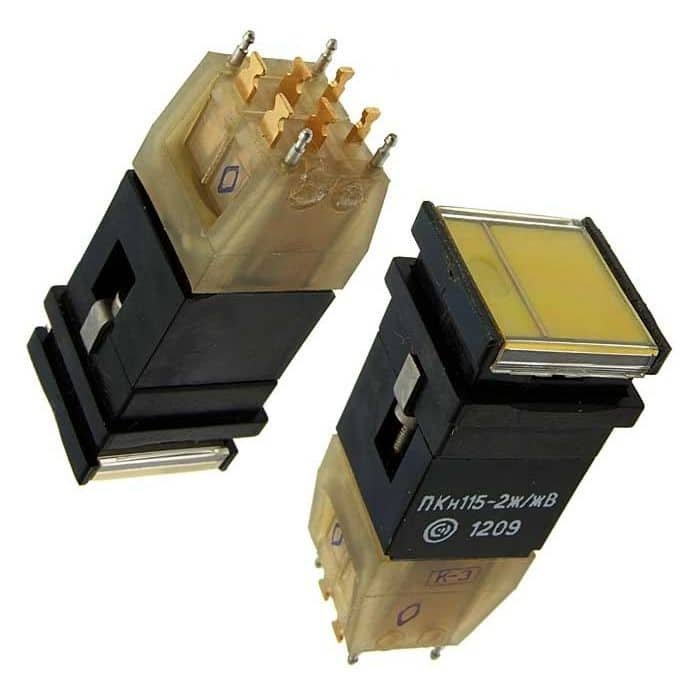

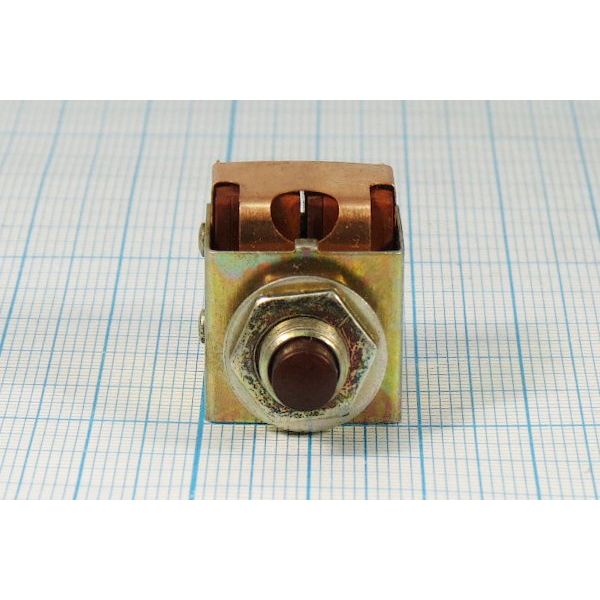

ПКн566ср (5) — магнитоуправляемый микропереключатель производства Смоленского завода. Артикул изделия — 22050, категория — «Переключатели ПКН». Изделие относится к ряду кнопочных переключателей с магнитоуправляемыми контактами, вместе с ПКн565, ПКн566, ПКн567 и другими исполнениями. Основное назначение — коммутация электрических цепей в условиях, где важны герметичность контактов, стойкость к вибрациям и работа в агрессивных средах в пределах установленных условий эксплуатации.

Переключатель применяется в авиационной, железнодорожной и промышленной технике. В описании Смоленского завода он представлен как компонент для реле, переключателей и контакторов, используемых в ответственных узлах и блоках.

Подтверждённые особенности

Конструкция ПКн566ср (5) ориентирована на защиту магнитоуправляемого контакта от внешних загрязнений и механических воздействий. В имеющемся описании отмечены герметичность, вибростойкость, устойчивость к ударам и работа в широком диапазоне температур, конкретные пределы которого определяются техническими условиями на изделие.

• Магнитоуправляемый контакт закрыт от внешних загрязнений.
• Предусмотрена механическая стойкость к вибрации и ударам.
• Монтаж рассчитан на щиты, панели и блоки старого отечественного типа.
• В карточке товара указаны заводская упаковка и год 2022.
• Производитель — Смоленский завод, артикул — 22050.

Маркировка и модификация

В предоставленном описании маркировка «ср» связывается с исполнением с серебряными контактами, а индекс (5) — с модификацией по габариту и типу привода. Эти сведения полезны при подборе замены, однако точную трактовку маркировки следует сверять с документацией изготовителя.

Технические ориентиры типового ряда

Для типового ряда ПКн565 и ПКн566 в описании приведены ориентировочные параметры. Они помогают оценить характер изделия, но не заменяют паспортные данные конкретного исполнения.

• Усилие переключения — порядка 6,3–25 Н, что соответствует примерно 0,63–2,5 кгс.
• Полный ход приводного элемента у ПКн566 — примерно 5,9–7,1 мм.
• Сопротивление электрических контактов — не более 0,2 Ом.
• Сопротивление изоляции — не менее 800 МОм.
• Испытательное напряжение изоляции — порядка 200 В эффективного значения между замкнутыми и разомкнутыми контактами.

Указанные значения относятся к типовому ряду и приведены как технические ориентиры. Для конкретного ПКн566ср (5) их необходимо подтверждать по техническим условиям или сопроводительной документации.

Применение

ПКн566ср (5) предназначен для коммутации сигнальных и низковольтных электрических цепей в аппаратуре, где требуется четкое срабатывание и стабильный контакт. Большой ход приводного элемента способствует компенсации допусков узла и обеспечивает определенность переключения.

Изделие может применяться в пультах, щитах, панелях и блоках промышленного и транспортного назначения. В авиационной и железнодорожной технике такие переключатели востребованы при необходимости защиты контактов от загрязнений и механических нагрузок. В промышленной аппаратуре они используются в цепях управления, блокировках и вспомогательных коммутациях.

Подбор и совместимость

Серия ПКн566 отличается от более крупных исполнений ПКн571–574 и от более тонких ПКн567 по габаритам и ходу привода. Поэтому при замене или подборе аналога важно учитывать не только электрические параметры, но и присоединительные размеры, тип привода и условия монтажа.

• Проверяйте соответствие габаритов и способа крепления посадочному месту.
• Сверяйте ход привода и усилие переключения с требованиями узла.
• Учитывайте условия эксплуатации: вибрацию, удары, температуру и загрязнения.
• Для ответственных применений запрашивайте технические условия на конкретное исполнение.

ПКн566ср (5) Смоленского завода представляет собой специализированный магнитоуправляемый переключатель для задач, где важны защита контактов, механическая стойкость и предсказуемая работа в составе отечественной аппаратуры.
