Назначение и общая характеристика

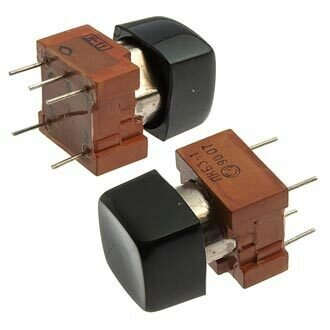

ПКн565Сб/з (5) — миниатюрный переключатель-кнопка серии ПКн565, предназначенный для коммутации электрических цепей в аппаратуре военного, двойного и гражданского назначения. Артикул товара — 22045. Категория — Переключатели ПКН, производитель — Смоленский завод. В карточке товара указан год 2022.

Основная функция переключателя — подача сигнала «на замыкание» или «на размыкание» при нажатии кнопки. Он применяется в измерительной, вычислительной, радиоэлектронной и другой бортовой и наземной аппаратуре. Конструкция и технические параметры рассчитаны на работу в условиях относительно жёсткого климата и повышенных требований к надёжности.

Обозначение и конструктивные особенности

В обозначении «ПКн565Сб/з (5)» отражены основные признаки исполнения:

• ПКн — переключатель-кнопка, срабатывающий при нажатии;
• 565 — номер серии;
• С — цвет элемента; в описании серии отмечено, что обычно это синий цвет;
• б — исполнение приводного элемента без дополнительного фиксатора, «пульсационный» вариант;
• /з — тип контакта, который в описании серии обозначен как «замыкающий» при нажатии.

Корпус и контактная система выполнены в унифицированном исполнении. Это позволяет применять переключатель в стандартизированных блоках и панелях. Такая конструкция удобна для аппаратуры, где важны взаимозаменяемость элементов и единый подход к компоновке органов управления.

Электрические и механические параметры

Для серии ПКн565 в описании указаны следующие типовые характеристики, относящиеся и к исполнению Сб/з:

• коммутационная способность — токи от долей ампера до нескольких ампер и напряжения до 250 В;
• усилие переключения — примерно от 6 до 25 Н, что обеспечивает чёткое ощущение нажатия и снижает риск случайного срабатывания;
• сопротивление контакта — обычно не более 0,2 Ом;
• сопротивление изоляции между выводами и корпусом — не менее 800 МОм.

Такие параметры позволяют использовать переключатель в сигнальных и силовых цепях низкого уровня. Низкое сопротивление контакта снижает потери, а высокое сопротивление изоляции повышает надёжность изоляции. Приведённые значения являются характеристиками серии; для конкретного экземпляра их следует уточнять по сопроводительной документации.

Условия эксплуатации и надёжность

Переключатель рассчитан на широкий диапазон температур — примерно от минус 60 °C до плюс 85 °C. Это делает его пригодным для северного и тропического климата, а также для условий перепадов температур. Относительная влажность среды допускается до 98% при 35 °C без образования конденсата.

Типовая наработка составляет десятки тысяч циклов переключения. Такой ресурс подходит для аппаратуры с длительным сроком службы и повышенными требованиями к надёжности. В описании серии подчёркнуты устойчивость к климатическим воздействиям и унифицированная конструкция, что важно для бортовой и наземной техники.

Применение и особенности выбора

Переключатель применяется в измерительной, вычислительной, радиоэлектронной и другой бортовой и наземной аппаратуре. Он подходит для подачи команд «на замыкание» или «на размыкание» при нажатии кнопки, в том числе в стандартизированных блоках и панелях. Благодаря миниатюрному исполнению его удобно размещать на лицевых панелях и в компактных пультах управления.

При выборе следует учитывать тип контакта, исполнение приводного элемента и условия эксплуатации. Для данного товара в каталоге указаны категория «Переключатели ПКН», производитель «Смоленский завод», артикул 22045 и заводская упаковка. Сведения о конкретной комплектации ограничены данными карточки товара.
