Назначение

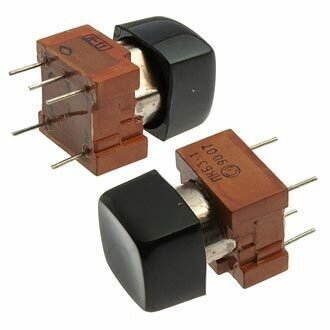

ПКн565Сб/к (5) — кнопочный переключатель производства Смоленского завода. В карточке товара он отнесён к категории «Переключатели ПКН» и имеет артикул 22040. Согласно имеющемуся описанию, изделие выполнено с магнитоуправляемыми контактами и предназначено для коммутации электрических цепей в различных устройствах, включая военную и гражданскую технику.

Переключатель рассчитан на ручное нажатие с нормируемым усилием и полным ходом приводного элемента. Модификация «Сб/к (5)» обозначает конкретное исполнение; в описании указано, что она связана с вариантом с жилами или кабелем. При подборе следует учитывать не только базовый тип ПКн565, но и исполнение выводов, поскольку от этого зависит монтаж в составе устройства.

Подтверждённые особенности

В описании товара приведены следующие технические сведения:

• усилие переключения — от 6,3 до 25 Н (0,63–2,5 кгс);
• полный ход приводного элемента — от 5,9 до 7,1 мм;
• диапазон рабочих температур — от -60 °C до +85 °C;
• влажность — до 98% при +35 °C;
• климатическое исполнение — В;
• устойчивость к вибрациям и ударам — указана в описании;
• гамма-процентная наработка — до 20 000 часов;
• гарантийный срок — до 20 лет, срок сохраняемости — 25 лет.

Эти параметры характеризуют переключатель как изделие для работы в широком температурном диапазоне и при повышенной влажности. В описании отдельно отмечены устойчивость к вибрациям и ударам, а также длительный срок сохраняемости. Для практического применения важны стабильность усилия нажатия и определённый полный ход, поскольку они влияют на срабатывание и удобство управления.

Применение и условия эксплуатации

ПКн565Сб/к (5) может применяться в составе устройств, где требуется кнопочная коммутация электрических цепей. Указание на военную и гражданскую технику означает, что изделие рассматривается для ответственных и общих задач, однако конкретные требования к режимам работы, монтажу и надёжности должны определяться документацией на устройство.

Климатическое исполнение В и рабочий диапазон от -60 °C до +85 °C позволяют использовать переключатель в условиях низких и повышенных температур. Влажность до 98% при +35 °C также учтена в описании. Устойчивость к вибрациям и ударам важна для аппаратуры, которая подвергается механическим нагрузкам при эксплуатации.

Что учитывать при выборе

1. Проверить исполнение «Сб/к (5)» и вариант выводов — жилы или кабель.
2. Сопоставить усилие переключения 6,3–25 Н с требованиями органа управления.
3. Учесть полный ход 5,9–7,1 мм и доступное место для монтажа.
4. Проверить соответствие температурного диапазона и влажности условиям работы.
5. Принять во внимание наработку до 20 000 часов, гарантийный срок до 20 лет и срок сохраняемости 25 лет.

Краткие сведения о товаре

Производитель — Смоленский завод; в имеющемся описании упоминается ОАО «Смоленский завод радиодеталей». Там же отмечено, что предприятие выпускает радиодетали и переключатели серий ПКн565, ПКн566 и аналогичные. Артикул товара — 22040, категория — «Переключатели ПКН».

В карточке указан год 2022. Комплектация — заводская упаковка. Точную конфигурацию выводов, маркировку и сопроводительные данные конкретной партии следует сверять с документацией производителя, поскольку модификация «Сб/к (5)» в описании связана с исполнением с жилами или кабелем.
