Назначение

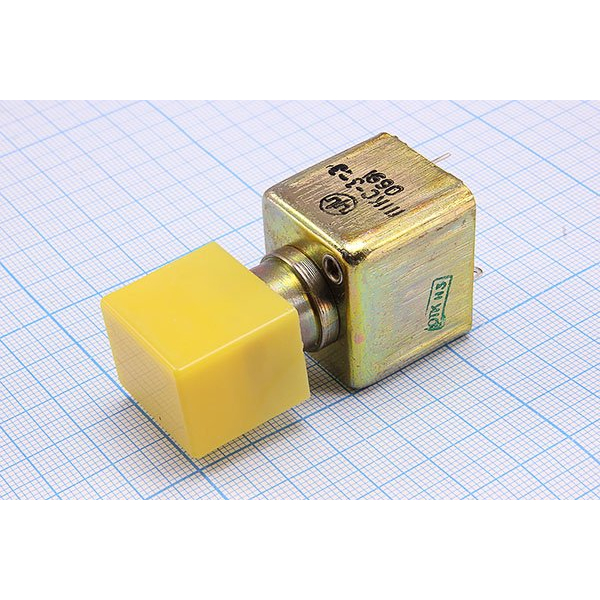

ПКн562С3ж/з (5) — кнопочный переключатель производства Смоленского завода. Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Компонент применяется в устройствах, где требуется ручное кнопочное переключение и стабильная работа контактной группы в заданных электрических режимах.

В карточке товара позиция отнесена к категории «Переключатели ПКН», артикул — 22036. Поставка предусмотрена в заводской упаковке. Год, указанный в характеристиках, — 2022.

Технические особенности

Для данной модели приведены следующие параметры:

• масса переключателя — не более 40 г;
• сопротивление контакта — не выше 0,2 Ом;
• электрическая прочность изоляции между выводами разомкнутых контактов — 150 Вэфф.;
• электрическая прочность изоляции между корпусом и выводами — 700 Вэфф.;
• сопротивление изоляции между выводами разомкнутых контактов — не менее 500 МОм;
• сопротивление изоляции между корпусом и выводами — не менее 1000 МОм;
• усилие переключения — 5–20 Н;
• полный ход приводного элемента — 6,5±1 мм.

Эти параметры характеризуют механическую и электрическую части переключателя и позволяют оценить его пригодность для конкретной схемы коммутации.

Условия эксплуатации

Переключатель рассчитан на работу при температуре от -60°C до +85°C. Допускается эксплуатация при повышенной влажности 98% и температуре +35°C. Гамма-процентная наработка достигает 50 000 ч в зависимости от нагрузки.

Климатическое исполнение — В. Гарантийный срок, указанный для изделия, составляет 20 лет.

Применение

Переключатель может использоваться в радиоэлектронной аппаратуре для коммутации цепей постоянного и переменного тока. При выборе учитывают сопротивление контакта, электрическую прочность изоляции, сопротивление изоляции, усилие переключения и полный ход приводного элемента. Для схем с индикацией важно, что индекс «(5)» предусматривает индикатор на 5 В постоянного тока с током потребления до 20 мА.

Условия эксплуатации охватывают диапазон от -60°C до +85°C, а также повышенную влажность 98% при +35°C. Климатическое исполнение В и гарантийный срок 20 лет указаны в данных товара. Изделие поставляется в заводской упаковке; артикул 22036 и категория «Переключатели ПКН» позволяют идентифицировать позицию в каталоге.

Исполнение и маркировка

В обозначении модели «ж/з» указывает на тип контактов — жесткие/золотистые. Индекс «(5)» соответствует наличию индикатора с напряжением 5 В постоянного тока; ток потребления индикатора — до 20 мА.

Таким образом, ПКн562С3ж/з (5) сочетает кнопочную коммутацию цепей, указанные электрические и механические параметры, расширенный температурный диапазон и исполнение с индикатором. Перед применением следует сопоставить приведённые значения с требованиями конкретной радиоэлектронной аппаратуры.
