Назначение и область применения

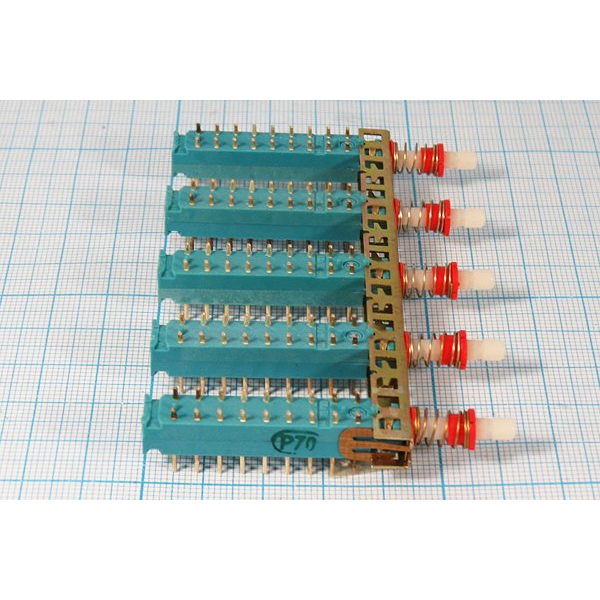

ПКн562С3б/з (5) — кнопочный переключатель производства Смоленского завода радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре военного, двойного и гражданского назначения. Изделие относится к категории «Переключатели ПКН» и серии ПКн562С.

Переключатель применяется в составе радиоэлектронных устройств, где требуется ручное кнопочное управление цепями. В предоставленном описании отдельно указан режим работы с индикацией: для постоянного тока используются специальные полупроводниковые индикаторы на 5 В при токе до 20 мА. Артикул товара — 22035.

Электрические и конструктивные особенности

ПКн562С3б/з (5) рассчитан на коммутацию цепей с указанными в описании параметрами. Ключевые технические характеристики изделия приведены ниже.

• Номинальное напряжение: до 110 В для переменного тока.
• Сила тока: до 0,25 А.
• Усилие переключения: 5–20 Н.
• Масса изделия: не более 7,5 г.
• Сопротивление изоляции: не менее 500 МОм между разомкнутыми контактами и 1000 МОм между другими выводами и корпусом.
• Электрическая прочность изоляции: до 700 В.
• Полный ход приводного элемента: 6,5 ±1 мм.

Габариты и установочные размеры переключателя соответствуют стандартам серии ПКн561С/ПКн562С. Это важно при подборе изделия для аппаратуры, где предусмотрена установка компонентов данной серии.

Условия эксплуатации и ресурс

Переключатель предназначен для работы в расширенном диапазоне температур: от -60 °C до +85 °C. Допускается повышенная влажность до 98% при +35 °C. Климатическое исполнение — В. Гамма-процентная наработка составляет 50 000 ч, гарантированный срок — 20 лет.

Указанные параметры позволяют применять изделие в аппаратуре, к которой предъявляются требования по стойкости к температурным и влажностным воздействиям. При этом конкретные условия эксплуатации должны соответствовать документации производителя и требованиям к радиоэлектронной аппаратуре.

Совместимость, упаковка и данные каталога

Переключатель относится к серии ПКн562С, а его габаритные и установочные размеры согласованы со стандартами серии ПКн561С/ПКн562С. В каталоге отмечена заводская упаковка. Дополнительные сведения о товаре:

• Производитель — Смоленский завод радиодеталей.
• Категория — Переключатели ПКН.
• Артикул — 22035.
• Год в карточке товара — 2022.

ПКн562С3б/з (5) представляет собой компонент для коммутации цепей в радиоэлектронной аппаратуре, а его подтверждённые характеристики следует учитывать при выборе режимов работы и условий монтажа.
