Назначение и сфера применения

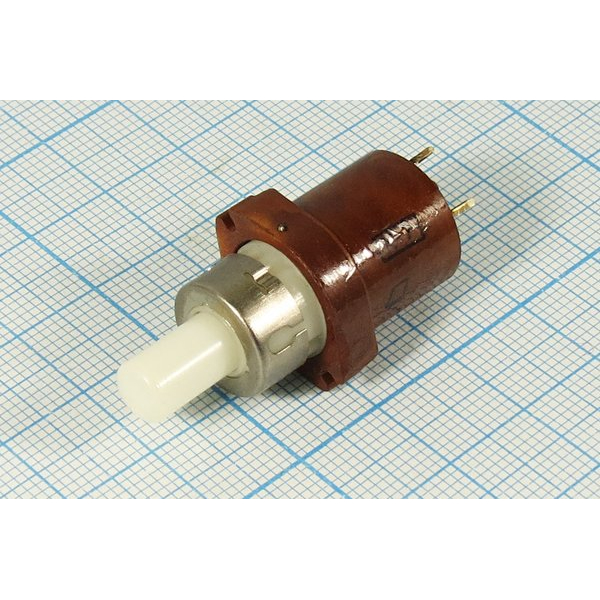

ПКн562С1з (5) — низковольтный миниатюрный кнопочный переключатель, выпускаемый Смоленским заводом и предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре. Изделие относится к категории «Переключатели ПКН», имеет артикул 22031. В карточке товара указан год 2022 и заводская упаковка.

Переключатель применяется для замыкания и размыкания цепей постоянного и переменного тока в малогабаритной электронной и радиоаппаратуре, в том числе во встроенной и бортовой технике. Серия ПКн562С рассчитана на низковольтные и малотоковые нагрузки, поэтому ПКн562С1з (5) типичен для плат низковольтной электроники, блоков управления и компактных радиоэлектронных модулей.

Конструкция и исполнение

Механизм переключателя — кнопочный, с фиксацией положения. По приведённым данным усилие переключения составляет порядка 5–20 Н, ход приводного элемента — около 6,5 мм. Такие параметры характерны для миниатюрных кнопочных изделий, применяемых в компактной аппаратуре.

Обозначение С1з указывает на вариант исполнения: конкретный цвет кнопки или корпуса и тип выводов. В описании серии отмечены гибкие проводные выводы, а также вариант с жёсткими выводами под пайку и печатную плату; точный тип выводов следует проверять по маркировке изделия. Габаритные и установочные размеры выполнены под миниатюрные блоки и печатные платы, что позволяет размещать несколько переключателей на ограниченной площади.

Электрические и эксплуатационные параметры

• Коммутируемые цепи: активные и индуктивные цепи; по данным для серии ПКн562С — до сотен миллиампер и единиц вольт при постоянном токе, до десятков вольт при переменном токе.
• Сопротивление изоляции: между выводами и корпусом — не менее 1000 МОм, между контактами в разомкнутом состоянии — не менее 500 МОм.
• Рабочая температура: примерно от минус 60 °C до плюс 85 °C.
• Относительная влажность: до 98% при температуре 35 °C.

Надёжность и ресурс

Средняя наработка до отказа для серии ПКн562С указана в диапазоне порядка 20 000–50 000 переключений в зависимости от нагрузки. Гарантийный срок хранения и эксплуатации по ТУ — до 20 лет. Это соответствует применению изделия в аппаратуре, рассчитанной на длительную эксплуатацию в промышленных условиях.

Применение и особенности выбора

ПКн562С1з (5) подходит для коммутации малых токов и напряжений в радиоэлектронных устройствах, телекоммуникационной аппаратуре и компактных блоках управления. При подборе следует учитывать тип нагрузки, требуемое положение фиксации, способ монтажа и доступное место на плате.

• Для цепей управления и сигнальных цепей низковольтной аппаратуры.
• Для устройств, работающих при широком диапазоне температур и повышенной влажности.
• Для миниатюрных блоков, где важны установочные размеры и компактное размещение нескольких переключателей.
• Для задач, где требуется кнопочный механизм с фиксацией положения.

Перед монтажом рекомендуется проверить маркировку исполнения С1з, тип выводов и соответствие параметров конкретной цепи. Изделие поставляется в заводской упаковке, что упрощает хранение и использование в производственных условиях.
