Назначение и общие сведения

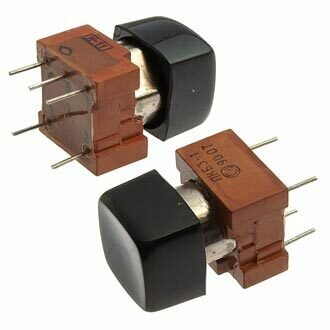

ПКн562С1к (5) — кнопочный переключатель производства Смоленского завода радиодеталей (ОАО «Смоленский завод радиодеталей»). Артикул изделия — 22032. Переключатель относится к серии ПКн562С и предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре военного, двойного и гражданского назначения.

Изделие применяется в составе радиоэлектронных устройств, где требуется ручное кнопочное управление цепями. В характеристиках товара указан год 2022. Производитель специализируется на электротехнических изделиях, а товар поставляется в заводской упаковке.

Электрические характеристики

Для активной нагрузки переключатель рассчитан на коммутируемый ток от 5 × 10−6 до 0,25 А и напряжение от 5 × 10−2 до 110 В. Для индуктивной нагрузки заявлены ток 0,01–0,15 А и напряжение 6–36 В.

• Сопротивление изоляции между разомкнутыми контактами — не менее 500 МОм.
• Сопротивление изоляции между другими выводами и корпусом — не менее 1000 МОм.
• Гамма-процентная наработка — 50 000 ч.
• Гарантийный срок — 20 лет.

Механические и климатические параметры

Масса переключателя не превышает 7,5 г. Усилие переключения составляет 5–20 Н, полный ход приводного элемента — 6,5 ± 1 мм. Изделие сохраняет работоспособность при повышенной температуре до +85 °С и пониженной до −60 °С, а также при влажности до 98 % при +35 °С. Климатическое исполнение — В.

Монтаж и совместимость

Габаритные и установочные размеры соответствуют серии ПКн561С/ПКн562С. Переключатель предназначен для печатного монтажа. В аппаратуре с индикаторами он применяется при напряжении 5 В и токе до 20 мА.

Применение и особенности выбора

ПКн562С1к (5) подходит для коммутации слаботочных и низковольтных цепей в составе радиоэлектронной аппаратуры, включая устройства с индикаторами. При подборе следует учитывать тип нагрузки, коммутируемый ток и напряжение, климатические условия эксплуатации, а также требования к печатному монтажу и установочным размерам серии.

• Кнопочный переключатель серии ПКн562С.
• Заявленные диапазоны тока и напряжения для активной и индуктивной нагрузки.
• Печатный монтаж и размеры, соответствующие серии ПКн561С/ПКн562С.
• Расширенный температурный диапазон и климатическое исполнение В.
