Назначение и общая информация

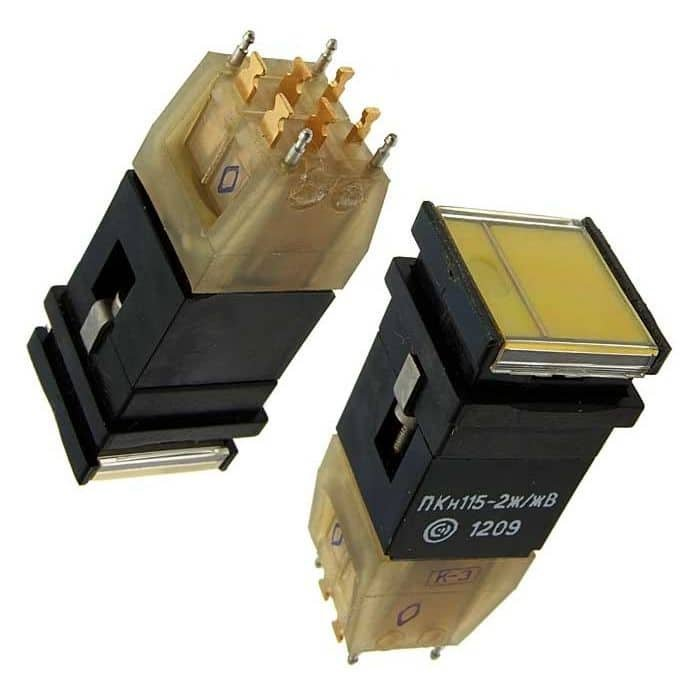

ПКн561С1с (5) — микропереключатель, выпускаемый Смоленским заводом и относящийся к категории «Переключатели ПКН». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радио- и электронной аппаратуре. По данным описания, переключатель относится к изделиям военного-двойного и гражданского назначения и применяется там, где требуется стабильная работа при достаточно жёстких условиях эксплуатации.

Артикул товара: 22028. В карточке товара указан год: 2022. Изделие поставляется в заводской упаковке. Производитель — Смоленский завод.

Подтверждённые технические особенности

Климатическое исполнение

Переключатель имеет климатическое исполнение В. Он рассчитан на работу в широком диапазоне температур и при повышенной влажности. Диапазон рабочих температур среды составляет от минус 60 °C до плюс 85 °C. Повышенная относительная влажность при 35 °C может достигать 98%, что соответствует условиям влажных и агрессивных сред.

Электрические параметры

• Электрическая прочность изоляции между любым выводом и корпусом — не менее 700 В постоянного тока.
• Сопротивление изоляции — не менее 500 МОм между выводами, соединёнными с разомкнутыми контактами.
• Сопротивление изоляции — не менее 1000 МОм между другими электрически не соединёнными выводами и корпусом.
• Возможна работа с малосигнальными цепями, в том числе совместно со специальными полупроводниковыми индикаторами на питании 5 В постоянного тока с током до 20 мА.

Механические параметры и надёжность

Усилие переключения составляет примерно от 5 до 20 Н, а полный ход приводного элемента — около 6,5 плюс-минус 1 мм. Масса изделия — не более 18,5 г, что позволяет устанавливать его в компактные блоки аппаратуры. Гарантийный срок указан до 20 лет с даты изготовления, гамма-процентная наработка — порядка 20 000 часов. Корпус и контактная система выполнены в соответствии с требованиями ГОСТ и технических условий Смоленского завода.

Обозначение и модификация

В обозначении ПКн561С1с (5) сочетание ПКн561С указывает на базовый тип микропереключателя. Индекс 1с связан с модификацией по контактной группе и исполнению, обычно однополюсным или конкретным вариантом контактной системы. Обозначение (5), как правило, относится к варианту исполнения приводного элемента или монтажной версии; точная расшифровка приводится в фирменном каталоге Смоленского завода.

Применение

ПКн561С1с (5) применяется в измерительных и управляющих устройствах, реле-контакторной аппаратуре, системах автоматики и сигнализации, а также в радио- и электронной аппаратуре, где необходима коммутация электрических цепей. Изделие может использоваться в условиях повышенной влажности, широкого диапазона температур и вибрационных воздействий. Для малосигнальных цепей предусмотрена работа совместно со специальными полупроводниковыми индикаторами при питании 5 В постоянного тока и токе до 20 мА.
