П2КнТА1С-2В (5) Смоленский завод

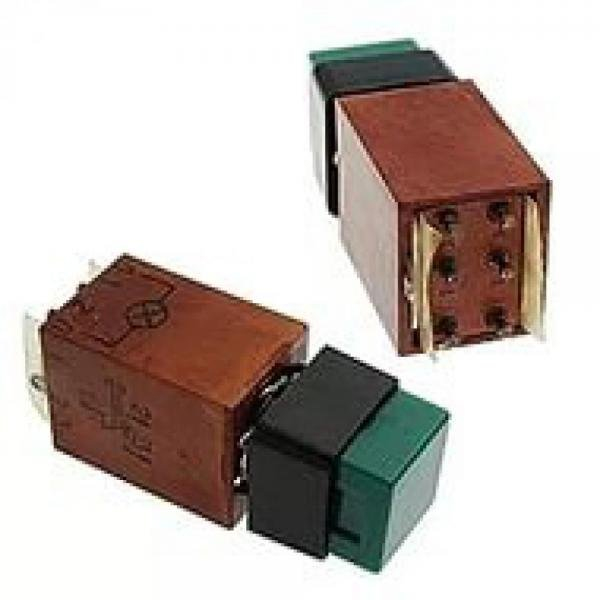

П2КнТА1С-2В (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО "Смоленский завод радиодеталей "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение

Переключатель используется в аппаратуре с климатическим исполнением В, где требуется надежное переключение цепей с индикацией состояния. Обозначение расшифровывается как: П2Кн (кнопочный) + Т (с подсветкой) + А (автоматический возврат) + 1С (конструктив с индикатором) + 2В (типономинал и климат) + (5) (вид приемки или модификация).

Технические характеристики

• Коммутируемый ток: 0,1–2 А (постоянный и переменный).

• Напряжение: до 250 В переменного, до 36 В постоянного.

• Мощность: до 254 В·А.

• Рабочий ход кнопки: 5–8 мм (для серии ТА).

• Усилие переключения: 15–45 Н.

• Сопротивление контакта: ≤0,05 Ом; изоляции: ≥1000 МОм.

• Электрическая прочность: 750 В эфф.

• Рабочая температура: от -60°C до +70°C.

• Количество циклов: до 25 000.

• Масса: около 40–50 г.

• Габариты: примерно 52×23×17,5 до 65×24×20 мм.

Особенности конструкции

Включает световую индикацию (миниатюрная лампа СМН-10-55 на 10 В или светодиод ИПД132 на 2,4–4 В, 20 мА). Кнопки бывают желтого, синего, зеленого или красного цвета. Срок сохраняемости — 15 лет.

Условия эксплуатации

Подходит для аппаратуры в условиях повышенной влажности и температурных колебаний (климат В). Производится по ТУ ОЮ0.360.049ТУ с приемкой категории 5.
