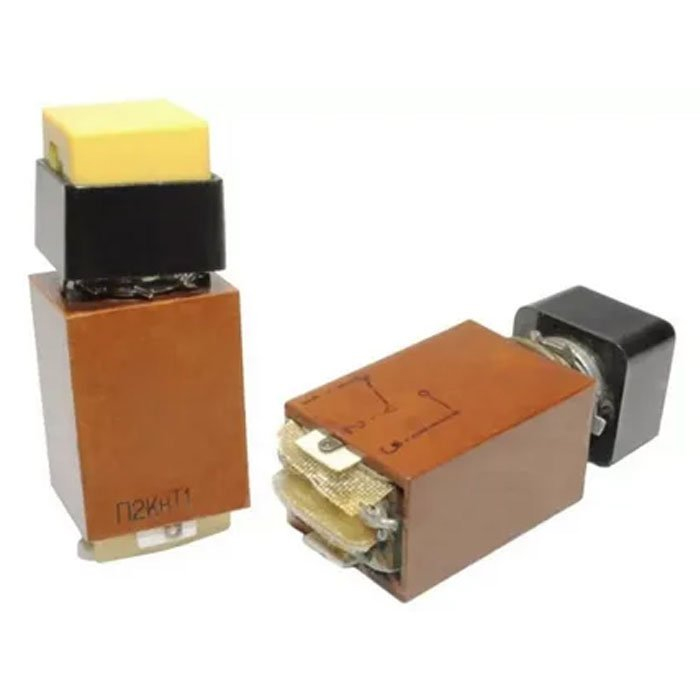

П2КнТ2С-2В (5) Смоленский завод

П2КнТ2С-2В (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО "Смоленский завод радиодеталей "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение

Переключатель используется в устройствах с климатическим исполнением В, где требуется надежное управление цепями до 20 МГц. Модель относится к серии П2КнТ с покрытием кнопки светосоставом (С), типономиналом 2 и повышенными требованиями качества (приемка "5 ").

Технические характеристики

• Усилие переключения: 8–20 Н (для приемки "5 ").

• Рабочий ход: 2,5–5,0 мм.

• Сопротивление контакта: не более 0,05 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: 750 Вэфф.

• Диапазон температур: от -60°C до +70°C (для категории "ВП ").

Коммутируемые параметры

Коммутирует ток 0,1–2 А (переменный/постоянный), напряжение до 250 В переменного или 36 В постоянного тока, мощность до 72 Вт/254 ВА. Количество цепей — 2, масса изделия — около 15–40 г в зависимости от модификации.

Срок службы

Гарантийный срок для приемки "5 " — 15 лет, срок сохраняемости — 15 лет.
