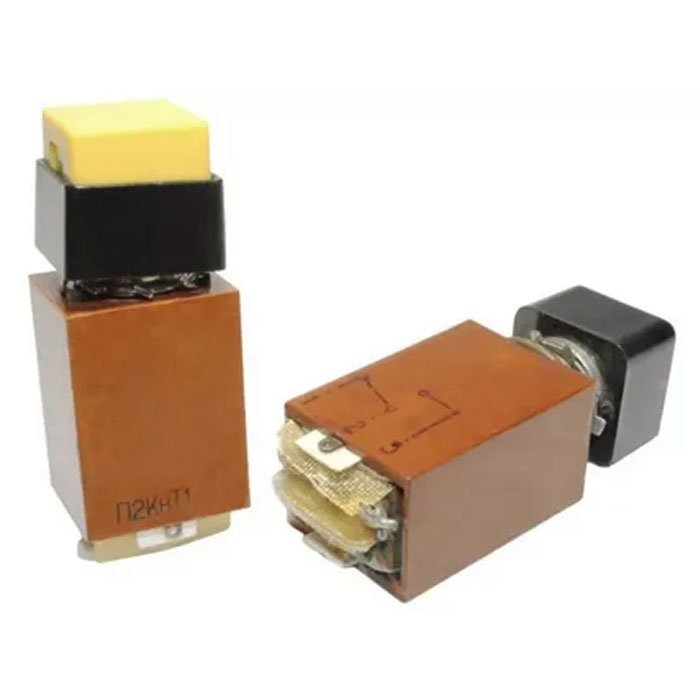

П2КнТ1СВ (5)

П2КнТ1СВ (5) — это кнопочный переключатель из серии П2КнТ, предназначенный для коммутации электрических цепей постоянного и переменного тока в различных устройствах. Он отличается термостойкой конструкцией (маркировка "Т"), контактами с серебряным покрытием ("С") и вариантом исполнения с винтовыми зажимами ("В"), где цифра (5) указывает на конкретную модификацию группы контактов или конфигурацию.

Основные характеристики

Переключатели этой серии выдерживают коммутационный ток от 0,1 мкА до 2 А при напряжении от 0,1 В до 250 В и мощности до 254 В·А, что делает их универсальными для низковольтных и средних цепей. Корпус выполнен из термореактивного материала, устойчивого к высоким температурам, а кнопки доступны в цветах: жёлтый (1), синий (2), зелёный (3) или красный (4) для удобства идентификации. Наработка на отказ составляет не менее 1000 часов, с ресурсом по коммутациям до 500 циклов.

Назначение и исполнение

Модель П2КнТ1СВ применяется в промышленной электронике, приборах и аппаратуре для ручного переключения сигналов или нагрузок, часто в жёстких условиях эксплуатации. Обозначение расшифровывается как: П2 — кнопочный переключатель, Кн — контакты нормально открытые/закрытые, Т — термостойкий, 1 — тип механизма, С — серебро, В — винтовые клеммы, (5) — номер исполнения. Монтаж осуществляется через отверстие в панели, с фиксацией гайкой.
