ПКн570ФН-2-15-9-4с (5)

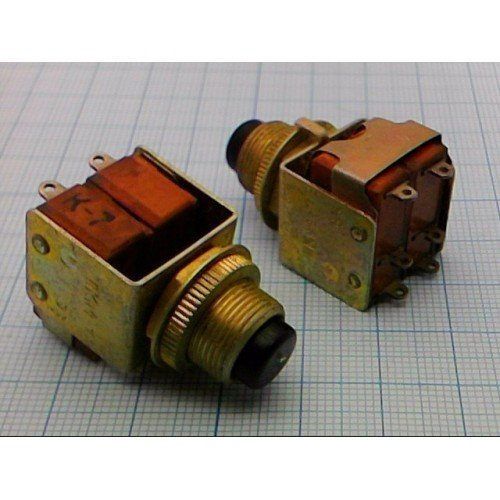

ПКн570ФН-2-15-9-4с (5) — это кнопочный переключатель серии ПКн570, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Основные свойства

• Тип исполнения: кнопочный переключатель серии ПКн570.

• Климатическое исполнение: В.

• Назначение: работа в радиоэлектронной аппаратуре для коммутации цепей постоянного и переменного тока.

Технические характеристики

• Сопротивление контакта: не более 0,02 Ом.

• Электрическая прочность изоляции: 1050 Вэфф.

• Сопротивление изоляции: не менее 1000 МОм.

• Усилие переключения: не более 35 Н.

• Полный ход: 9±1 мм для исполнения с обозначением ФН.

• Рабочая температура: от −60 °C до +85 °C.

• Относительная влажность при 35 °C: до 98%.

Надёжность

• Гамма-процентная наработка: 20 000 ч для изделий категории качества «ВП».

• Наработка для изделий с приемкой «СКК»: 20 000 ч.

• Гарантийный срок с даты изготовления: 20 лет.

Что значит обозначение

В серии ПКн570 буква Ф указывает на наличие фиксации, а исполнение ФН относится к вариантам с полным ходом 9±1 мм. Остальная часть маркировки обычно задаёт конструктивное исполнение, схему контактов, число позиций и вариант монтажа, но точная расшифровка именно ПКн570ФН-2-15-9-4с (5) зависит от заводской документации конкретного исполнения.

Практически

Такой переключатель обычно ставят там, где нужен компактный и надёжный орган управления с длительным ресурсом и стабильными электрическими параметрами. Если нужна, могу отдельно расшифровать маркировку по символам и объяснить, что значит каждая часть обозначения.
