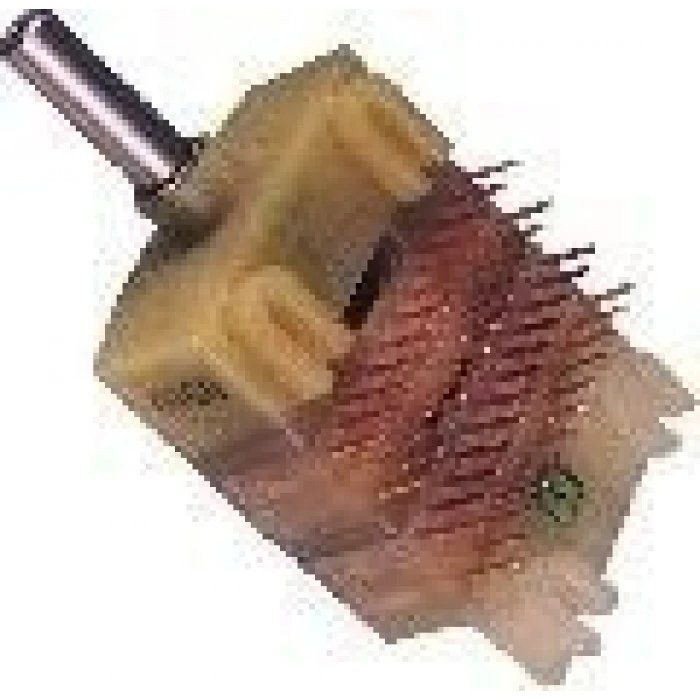

ПКн570ФН-2-15-1-2ср (5) Смоленский завод

ПКн570ФН‑2‑15‑1‑2ср(5) — это советский/российский кнопочный переключатель серии ПКн570, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он относится к классу миниатюрных германико‑кремниевых переключателей, применяемых в аппаратуре связи, радиоэлектронике и промышленной автоматике.

Обозначение и тип

Буквенно‑цифровое обозначение расшифровывается примерно так:

• ПКн — переключатель кнопочный наземного применения.

• 570 — серия / типоразмер.

• Ф — наличие фиксации положения.

• Н — наличие подсветки (неон).

• 2 — число рабочих положений (2 позиции).

• 15‑1 — параметры по току / напряжению и схема (2‑контактный переключающий элемент, одно положение подключено).

• 2ср(5) — вариант исполнения контактов / схемы коммутации (2 контакта, с реверсивной или переключающей схемой, 5‑код модификации).

Основные электрические параметры

Для серии ПКн570 (включая модификации ФН) типичные параметры:

• Сопротивление контактов — не более 0,02 Ом.

• Сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции — порядка 1050 Вэфф между токоведущими частями и корпусом.

• Ток и напряжение зависят от конкретного подтипа (ПКн570ФН‑2‑15‑1‑2ср относится к низковольтным контактным группам, предназначенным для коммутации малых токов в силовых и сигнальных цепях).

Механика и условия эксплуатации

• Усилие переключения — не более 35 Н.

• Полный ход кнопки у фиксированных моделей серии ФН — около 9±1 мм.

• Рабочий диапазон температур — примерно от минус 60 °C до плюс 85 °C, что позволяет использовать изделия в широком спектре климатических условий.

• Срок сохраняемости и наработка — десятки тысяч переключений и порядка 20 лет сохраняемости, что характерно для изделий данной серии.

Особенности исполнения и применения

• Модель с индексом ФН имеет фиксированное положение и встроенную неоновую подсветку, удобную для работы в условиях пониженной освещённости.

• Конструктивно переключатель рассчитан на установку на панели или лицевой панели блока, имеет стандартные габариты и присоединительные размеры серии ПКн570, что упрощает замену и унификацию.

• Используется в радиотехнической, измерительной, авиационной и промышленной аппаратуре, где требуется надёжная ручная коммутация с фиксацией и визуальным индикатором состояния.
