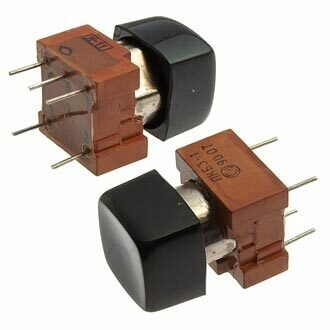

ПКн570ФН-1-15-10-4ср (5) Смоленский завод

ПКн570ФН-1-15-10-4ср (5) — это модульный кнопочный переключатель с фиксацией, производимый ОАО «Смоленский завод радиодеталей». Он предназначен для коммутации электрических цепей постоянного и переменного тока в различных электронных устройствах.

Технические характеристики

Переключатель имеет сопротивление контакта не более 0,02 Ом, сопротивление изоляции не менее 1000 МОм и электрическую прочность изоляции 1050 Вэфф. Диапазон рабочих температур — от -60°C до +85°C при влажности до 98% (при +35°C), полный ход 9±1 мм, усилие переключения не более 35 Н.

Обозначение расшифровывается так: «ПКн» — кнопочный переключатель, «570» — серия, «Ф» — с фиксацией, «Н» — возможно, наличие индикации или особого механизма, «1-15-10-4ср» указывает на количество позиций, секций и тип контактов (4 серебряных контакта средней надежности), «(5)» — исполнение или модификация.

Применение и надежность

Используется в промышленной электронике, приборостроении для надежного переключения нагрузок от 1×10⁻⁶ до 0,1 А при напряжении 0,05–36 В. Ресурс наработки — до 30 000 циклов, срок сохраняемости — 20 лет, климатическое исполнение В.
