ПКн570-2-20-1-4с (5) Смоленский завод

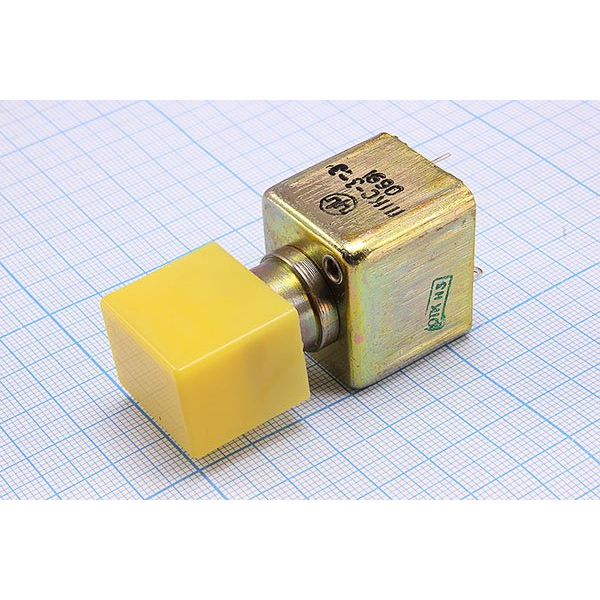

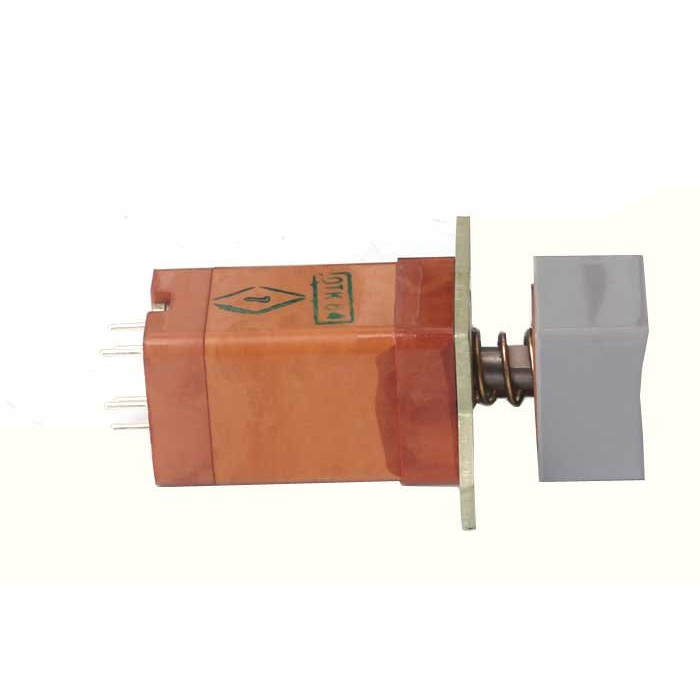

Переключатель ПКн570‑2‑20‑1‑4с (5) — это модульный кнопочный переключатель с самовозвратом, выпускаемый ОАО «Смоленский завод радиодеталей» по ТУ ТАФЛ.642135.010 ТУ. Он предназначен для коммутации электрических цепей постоянного и переменного тока в составе аппаратуры общепромышленного и военного назначения.

Расшифровка обозначения

• ПКн570 — типовой ряд кнопочных переключателей.

• 2 — число независимых токоведущих цепей (двухполюсный).

• 20 — номинальный ток одной цепи, А.

• 1 — число переключающих (замыкающих) групп контактов на одну цепь.

• 4с(5) — тип исполнения с контактной группой «4‑ходовая самоустанавливающаяся (с)**, где цифра «5» указывает на модификацию/разновидность конструкции или цвет/тип световой индикации (при наличии). Буква «с» обычно обозначает наличие световой сигнализации (лампочка или светодиод).

Основные электрические параметры

• Номинальное напряжение: рассчитан на использование в цепях постоянного и переменного тока с напряжением до нескольких сотен вольт (уточняется в ТУ, но ряд ПКн570-rated до сотен В).

• Сопротивление контакта: не более 0,02–0,05 Ом, что обеспечивает низкие потери и нагрев контактов.

• Сопротивление изоляции: не менее 1000 МОм, электрическая прочность изоляции — порядка 1050 Вэфф.

Механические и климатические характеристики

• Усилие переключения: не более 35 Н, с полным ходом штока около 8–9 мм (для моделей серии ПКн570С).

• Диапазон рабочих температур: примерно от –60 °C до +85 °C , что позволяет применять изделия в достаточно жёстких температурных условиях.

• Относительная влажность при 35 °C: до 98% , что соответствует ряду климатических исполнений типа «В» (в том числе для эксплуатации в условиях повышенной влажности).

Ресурс и надёжность

• Гамма‑процентная наработка и наработка до отказа для изделий категории качества «ВП» и приемки «СКК» — порядка 20 000 часов.

• Гарантийный срок сохраняемости с даты изготовления — 20 лет , что характерно для изделий из этого ряда от Смоленского завода.

Особенности конструкции и применения

• Корпус и контактная часть выполнены в виде модульной конструкции, что позволяет устанавливать несколько переключателей на стандартной панели или рельсе.

• Имеет световую индикацию (символ «с»), что удобно для оперативного контроля состояния цепи (включено/отключено).

• Применяется в пультах управления, стойках, щитах и панелях аппаратуры, где требуется надёжная и долговечная ручная коммутация токовых цепей.
