Назначение переключателя ПКН557-1В

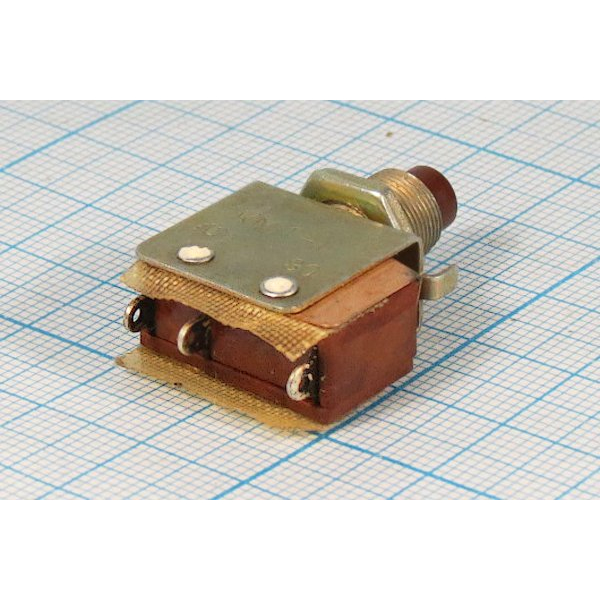

ПКН557-1В — кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Изделие предназначено для коммутации низкоомных электрических цепей в электронных устройствах, радиотехнической аппаратуре и приборах точного управления сигналами. Переключатель относится к линейке ПКн557, широко применяемой в приборостроении, и представляет собой конкретный типономинал с индексом «-1В».

Подтверждённые технические особенности

Электрические и механические параметры изделия регламентированы техническими условиями ТАФЛ.642134.007 ТУ. Коммутационная способность переключателя охватывает широкий диапазон малых сигналов и умеренных нагрузок.

• Ток коммутации: от 1 мкА до 0,1 А.
• Напряжение коммутации: от 0,1 мВ до 36 В.
• Коммутируемая мощность: не более 3,6 В·А.
• Сопротивление контакта: не более 0,05 Ом.
• Электрическая прочность изоляции: 500 В (эффективное значение).
• Усилие переключения: не более 3 Н.
• Полный ход приводного элемента: от 1,6 до 3,2 мм.

Климатическое исполнение В определяет пригодность переключателя для эксплуатации в условиях умеренного климата. Совокупность перечисленных параметров позволяет использовать его как в слаботочных измерительных цепях, так и в цепях управления с током до 0,1 А.

Конструктивные особенности и модификация

Индекс «-1В» указывает на конкретное исполнение в линейке ПКн557. Смоленский завод радиодеталей выпускает и другие варианты этой серии, например ПКн557-10В и ПКн557-11В, что подтверждает серийный характер производства и отработанность конструкции. Переключатель имеет кнопочный привод и рассчитан на многократное срабатывание в составе радиоэлектронной аппаратуры.

Применение и условия поставки

Переключатель ПКН557-1В применяется в радиотехнике и приборостроении для точного управления сигналами, коммутации низкоомных цепей и организации органов ручного управления в электронных блоках. Малое переходное сопротивление контакта и широкий диапазон коммутируемых токов и напряжений делают его пригодным для устройств, где важна стабильность параметров при слабых сигналах.

Поставляемая позиция имеет приёмку «5» и год выпуска 2024. Приёмка «5» подтверждает соответствие изделия установленным требованиям по результатам заводских испытаний. Поставка осуществляется в заводской упаковке, что обеспечивает сохранность контактов и параметров при транспортировке и хранении.

1. Категория товара: переключатели кнопочные.
2. Артикул: 21372.
3. Производитель: Смоленск.
4. Приёмка: «5».
5. Год выпуска: 2024.
6. Упаковка: заводская.

Перед монтажом рекомендуется убедиться в соответствии условий эксплуатации климатическому исполнению В и не превышать указанные предельные значения тока, напряжения и мощности. Соблюдение этих условий обеспечивает заявленный ресурс и стабильность работы переключателя в составе аппаратуры.
