Назначение и область применения

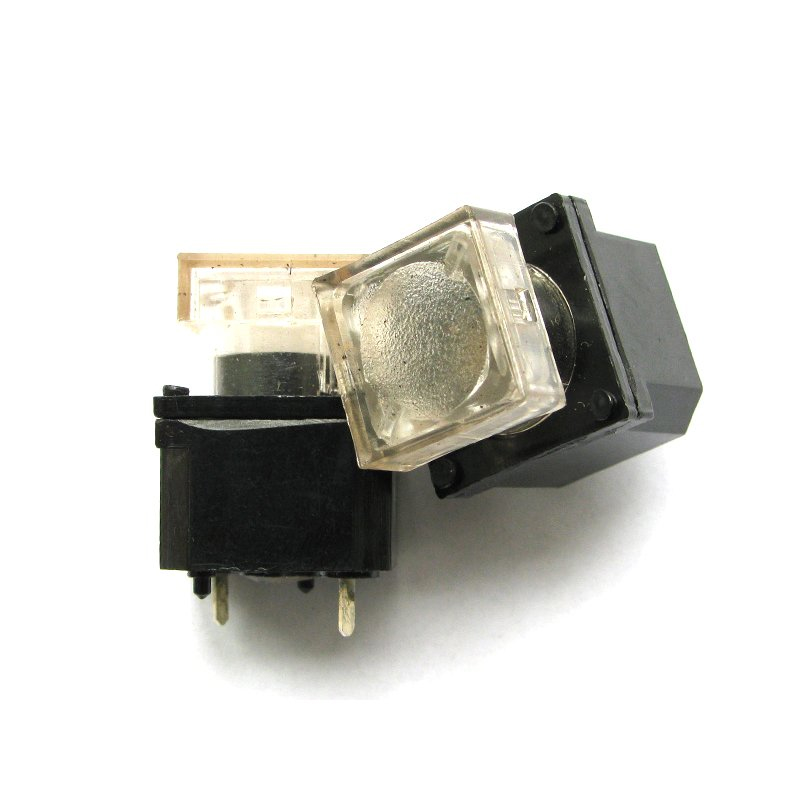

ПКН557-11В — однополюсный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Изделие предназначено для коммутации электрических цепей постоянного тока в радиоэлектронной аппаратуре. Переключатель относится к категории кнопочных переключателей и применяется в устройствах, где требуется ручное включение и выключение цепей с малыми токами и напряжениями.

Модель используется в составе серии ПКн557 и ориентирована на задачи, типичные для электроники: коммутацию сигнальных и слаботочных цепей, управление режимами работы блоков и модулей. Благодаря компактным монтажным размерам переключатель подходит для установки в аппаратуре с ограниченным свободным пространством.

Технические характеристики

Коммутационная способность переключателя охватывает широкий диапазон малых величин: ток от 1 мкА до 0,1 А, напряжение от 0,1 мВ до 36 В, мощность не более 3,6 В·А. Такие параметры позволяют применять изделие в измерительных и управляющих цепях, где недопустимы большие токи и напряжения.

• Сопротивление контакта — не более 0,05 Ом.
• Электрическая прочность изоляции — 500 В (эффективное значение).
• Сопротивление изоляции — не менее 1000 МОм.
• Масса изделия — не более 5 г.
• Усилие переключения — не более 3 Н.
• Полный ход кнопки — 2,4 ± 0,8 мм.
• Монтажное отверстие — диаметр 16 мм (для исполнений ПКн557-10 и ПКн557-11).

Указанные значения подтверждаются техническими условиями ТАФЛ.642134.007ТУ или ТАФЛ.642134.009ТУ в зависимости от категории качества.

Условия эксплуатации и надёжность

Переключатель рассчитан на работу в широком диапазоне температур: от минус 60 °С до плюс 70 °С. При температуре 35 °С допускается повышенная влажность до 98 %. Климатическое исполнение — В.

Гамма-процентная наработка составляет 50 000 часов, гарантийный срок — 25 лет. Столь длительный гарантийный срок и высокая наработка характеризуют изделие как элемент повышенной надёжности, пригодный для длительной эксплуатации в составе ответственной аппаратуры.

Особенности поставки и приёмка

Товар поставляется в заводской упаковке. Приёмка выполнена по категории «5», год выпуска — 2025. Артикул изделия — 21373. Переключатель относится к категории кнопочных переключателей и производится в России, на Смоленском заводе радиодеталей.

Соответствие техническим условиям и указанные характеристики делают ПКН557-11В подходящим выбором для ремонта, комплектации и сборки радиоэлектронной аппаратуры, где требуются однополюсная коммутация, малые токи и напряжения, компактная установка и длительный срок службы.
