ПКН536.1-1К: кнопочный переключатель для радиоэлектронной аппаратуры

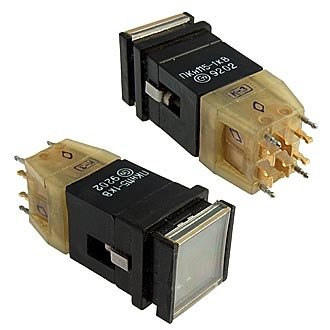

ПКН536.1-1К — кнопочный переключатель со световой индикацией, рассчитанный на коммутацию цепей постоянного и переменного тока в составе радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуры. Исполнение «1К» относится к варианту с неразделённым световым полем красного цвета; буква «В» в полном обозначении обычно указывает на всеклиматическое исполнение для внутреннего монтажа.

Назначение ПКН536.1-1К

Переключатель ПКН536.1-1К применяется там, где требуется ручное управление электрическими цепями и наглядное отображение выбранного режима. Кнопочная конструкция делает его удобным для установки на лицевых панелях приборов, пультов, стоек, измерительных систем и специализированных электронных устройств.

Модель относится к серии ПКН536 — кнопочным переключателям со световой индикацией. В типовом исполнении она является двухполюсной и оснащается двумя переключающими контактами, а нажатое положение не фиксируется.

Технические особенности

ПКН536.1-1К разработан для работы в цепях с напряжением до 300 В и током до 4 А. Для серии также указываются следующие характеристики:

• Коммутация цепей постоянного и переменного тока.

• Коммутационная мощность — до 300 В·А для переменного тока при активной нагрузке.

• Сопротивление электрического контакта — не более 0,05 Ом.

• Полный ход приводного элемента — не более 4 мм.

• Габаритные размеры — ориентировочно 50 × 19 × 19 мм.

• Масса — не более 30 г.

• Диапазон рабочих температур — от −60 до +85 °C.

• Сопротивление изоляции — не менее 1 000 МОм.

• Электрическая прочность изоляции — 750 В.

• Срок сохраняемости — до 25 лет при соблюдении установленных условий хранения.

Световая индикация

Ключевая особенность ПКН536.1-1К — встроенная индикация состояния. Символ «К» в обозначении связан с красным цветом светового поля, благодаря чему оператор может быстро визуально определить активную функцию, выбранный режим либо состояние контролируемой цепи.

Для подсветки в переключателях серии применяются световые элементы ИПМ53А9 с напряжением питания 5 В и потреблением тока не более 150 мА. Неразделённое световое поле обозначается цифрой «1» после дефиса, поэтому исполнение ПКН536.1-1К подходит для отображения одного целостного сигнала или надписи на кнопке.

Где используется переключатель

ПКН536.1-1К может применяться в оборудовании, где важны компактность, надёжная коммутация и визуальная индикация:

• Пультах управления и диспетчерских панелях.

• Контрольно-измерительных приборах.

• Радиоэлектронной и радиотехнической аппаратуре.

• Испытательных стендах.

• Промышленной автоматике.

• Специализированных системах управления и сигнализации.

Перед включением переключателя в проект необходимо сопоставить параметры нагрузки, тип тока, схему контактов, требования к подсветке и климатическому исполнению с технической документацией конкретной модификации. Серия ПКН536 выпускается в вариантах, отличающихся числом полюсов, световым полем, цветом индикации и категорией качества.
