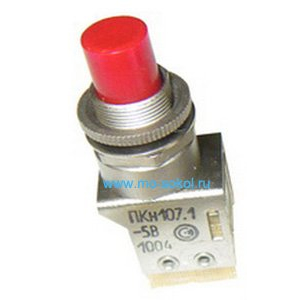

ПКн107.1-2В 2023г «6» Смоленск

Цена:

2300 ₽

В наличии: 30 шт.

Заводская упаковка

Производитель: Смоленск

Технические характеристики

ПКн107.1-2В Смоленск

ПКн107.1‑2В Смоленск — это кнопочный переключатель производства Смоленского завода радиодеталей, предназначен для коммутации электрических цепей постоянного и переменного тока в радио‑ и электронной аппаратуре.

Назначение и серия

ПКн107.1(2) относятся к серии малогабаритных кнопочных переключателей, применяемых в РЭА, измерительных и контрольно‑измерительных приборах, а также в изделиях военного и двойного назначения. Обозначение «1» после точки указывает на тип исполнения с фиксацией положения, а «2В» — на двухполюсный вариант во всеклиматическом исполнении «В».

Основные технические параметры

Климатическое исполнение: всеклиматическое «В» (расширенный диапазон температур и влажности).
Диапазон рабочих температур: примерно от −60 °C до +85 °C, что позволяет использовать переключатель в суровых условиях.
Коммутируемый ток: порядка от долей микроампер до 4 А (в зависимости от режима нагрузки — активной или индуктивной).
Коммутируемое напряжение: до 36 В постоянного и до 250 В переменного тока в нормальных условиях.

Электрические и механические характеристики

Сопротивление контакта: не более 0,05 Ом, что обеспечивает низкие потери и надежный контакт.
Сопротивление изоляции: не менее 1000 МОм, электрическая прочность изоляции — около 750 В эффективного значения.
Усилие переключения: не более 14,7 Н (примерно 1,5 кгс), что комфортно для ручного воздействия.
Полный ход приводного элемента для ПКн107.1(2): от 4,0 до 6,0 мм, что обеспечивает заметное тактильное ощущение при нажатии.

Конструктив и надежность

Переключатель выполнен в металлическом корпусе с цветной кнопкой, в исполнении ПКн107.1‑2В обычно используется зеленая кнопка. Серия рассчитана на большое количество коммутационных циклов (порядка 10 000–50 000, в зависимости от типа нагрузки и режима), а также отличается повышенной стойкостью к влажности (до 98% при 35 °C) и большим сроком сохраняемости изделий — до 10–20 лет.

Описание

ПКн107.1-2В

ПКн107.1-2В: кнопочный переключатель для надёжной коммутации цепей

ПКн107.1-2В — однополюсный кнопочный переключатель серии ПКн107, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Исполнение «В» указывает на всеклиматическое исполнение, благодаря чему изделие рассчитано на эксплуатацию в широком температурном диапазоне.

Переключатель применяется там, где важны механическая прочность, стабильность электрического контакта и удобное ручное управление. Модель с индексом «2» оснащается зелёной кнопкой, что позволяет использовать цветовую маркировку органов управления на приборной панели.

Назначение ПКн107.1-2В

Кнопочный переключатель ПКн107.1-2В используется для включения, отключения и переключения электрических цепей. Он подходит для объёмного монтажа и может устанавливаться в корпусах приборов, пультах управления, лабораторном оборудовании, системах автоматики, блоках питания и устройствах связи.

Серия ПКн107 разработана для работы в цепях с малым и сравнительно высоким уровнем нагрузки. Коммутационные параметры серии охватывают токи от 1 мкА до 4 А, напряжения до 250 В и мощность до 300 В·А, что делает переключатель универсальным компонентом для многих видов радиоэлектронной аппаратуры.

Основные характеристики

Параметр	Значение
Тип изделия	Кнопочный однополюсный переключатель
Модель	ПКн107.1-2В
Назначение	Коммутация цепей постоянного и переменного тока
Цвет кнопки	Зелёный
Коммутируемый ток	От 1 мкА до 4 А
Коммутируемое напряжение	До 250 В
Максимальная коммутируемая мощность	До 300 В·А
Сопротивление контакта	Не более 0,05 Ом
Сопротивление изоляции	Не менее 1000 МОм
Электрическая прочность изоляции	750 В эффективного значения
Усилие переключения	Не более 14,7 Н
Полный ход кнопки	От 4 до 6 мм
Рабочая температура	От −60 до +85 °C
Ресурс	До 100 000 циклов
Габаритные размеры	Около 39 × 16,5 × 13,5 мм
Масса	Не более 13–14 г

Указанные параметры относятся к серии ПКн107 и должны уточняться по нормативной документации на конкретную партию и категории качества изделия.

Конструктивные особенности

ПКн107.1-2В относится к кнопочным переключателям с ручным приводом. При нажатии на кнопку происходит изменение состояния контактной группы, что позволяет оператору быстро управлять подключённой электрической цепью.

Ключевые особенности модели:

Однополюсная контактная группа для коммутации одной электрической цепи.
Удобная кнопка зелёного цвета для визуального обозначения функции на панели.
Объёмный монтаж, подходящий для внутренней установки в радиоэлектронных устройствах.
Высокое сопротивление изоляции, снижающее риск утечек между токоведущими частями.
Широкий температурный диапазон для эксплуатации в помещениях, на производстве и в аппаратуре с повышенными требованиями к климатической стойкости.
Значительный механический ресурс, рассчитанный на многократное использование в составе органов управления.

Где применяется ПКн107.1-2В

Переключатель ПКн107.1-2В востребован при производстве, ремонте и модернизации электронных устройств. Его используют в следующих задачах:

Панели управления промышленным оборудованием.
Лабораторные стенды и контрольно-измерительные приборы.
Радиоаппаратура и устройства связи.
Источники питания и преобразовательная техника.
Блоки автоматики и сигнализации.
Приборные шкафы, пульты и электронные модули.
Ремонт отечественной аппаратуры, где требуется совместимый кнопочный переключатель серии ПКн107.

Например, зелёная кнопка ПКн107.1-2В может применяться для обозначения разрешающего действия: включения режима работы, запуска измерения, подачи питания на отдельный модуль или подтверждения готовности системы. При этом окончательное назначение определяется электрической схемой и конструкцией конкретного оборудования.

Что учитывать при выборе

При подборе ПКн107.1-2В важно проверить не только наименование, но и соответствие изделия условиям эксплуатации:

схему коммутации и число полюсов;
допустимые ток, напряжение и тип нагрузки;
положение и цвет кнопки;
способ монтажа и габариты посадочного места;
климатическое исполнение;
категорию качества и требования технических условий;
необходимый ресурс переключений.

ПКн107.1-2В — практичное решение для построения надёжных ручных органов управления в электрических и электронных устройствах. Сочетание устойчивости к температурным воздействиям, низкого сопротивления контактов, ресурса до 100 000 переключений и понятной цветовой индикации делает эту модель удобной для приборостроения, промышленной автоматики и сервисного ремонта.
