Назначение и область применения

ПКн105.1-6В (Смоленск) представляет собой микрокнопочный переключатель, разработанный и выпускаемый ОАО «Смоленский завод радиодеталей», входящим в структуру НПО НИИРК. Изделие относится к линейке ПКн105-1В…8В и выпускается в соответствии с техническими условиями АГО.360.034 или аналогичными ТУ.

Переключатель предназначен для коммутации электрических цепей постоянного и переменного тока. Он применяется в аппаратуре радиоэлектронного назначения специального исполнения, а также в общепромышленных устройствах. Конструкция рассчитана как на силовые цепи, так и на слаботочные, вплоть до малых токов порядка единиц микроампер, что делает его универсальным решением для различных схем управления и сигнализации.

Электрические характеристики

Номинальное напряжение коммутируемых цепей составляет до 36 В для постоянного тока и от 36 до 250 В для переменного тока, в зависимости от схемы включения и конкретной модификации линейки ПКн105.

• Коммутируемый ток — от 0,01 А до 4 А.
• Максимальная коммутационная мощность — до 300 В·А, для отдельных модификаций — до 300 Вт.
• Сопротивление контактов — не более 0,05…0,1 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 750 В эффективного значения.

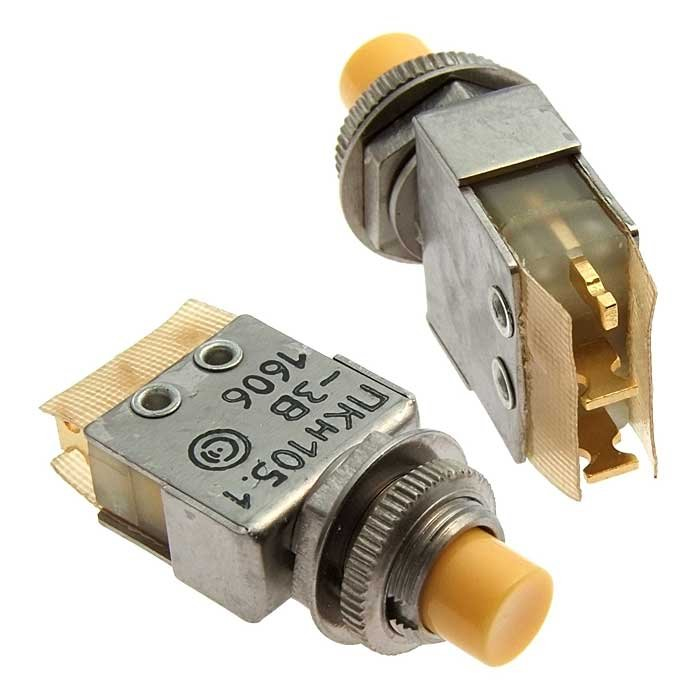

Конструкция и исполнение

Переключатель ПКн105.1-6В выполнен в миниатюрном корпусе с двумя полюсами. Типовая схема коммутации — «on-(on)»: в одном положении замыкаются пары контактов 1-3 и 4-6, в другом положении — пары 1-2 и 4-5.

Корпус и кнопка изготовлены из пластмассы. Контактные выводы имеют золотое покрытие, что обеспечивает стабильность переходного сопротивления и надежность работы при малых токах. Монтаж объемный, через крепежное отверстие диаметром около 8,1 мм.

Габаритные размеры изделия составляют приблизительно 13 на 12 на 17 мм (длина, ширина, высота). Усилие переключения — порядка 6,9 Н.

Климатические и эксплуатационные условия

Переключатель выполнен во всеклиматическом исполнении «В» и предназначен для эксплуатации в диапазоне температур от минус 60 до плюс 85 градусов Цельсия.

Заявленный ресурс составляет до 100 000 коммутационных циклов. Изделие отличается длительным сроком хранения — до 20 лет — и высокой надежностью контактов.

Приемка и год выпуска

Товар имеет приемку «5». Год выпуска — 2024. Поставка осуществляется в заводской упаковке, что подтверждает сохранность изделия при транспортировке и хранении.
