Назначение переключателя ПКн105.1-6В

ПКн105.1-6В — миниатюрный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей по отечественной технической документации. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения.

Переключатель относится к серии ПКн105 и выполнен в двухполюсном исполнении. Климатическое исполнение «В» означает всеклиматическое — прибор пригоден для работы в широком диапазоне внешних условий, в том числе при повышенной влажности и низких температурах.

Схема коммутации и применение

Модель ПКн105.1-6В обычно имеет схему «on-(on)»: два положения с фиксацией, в каждом из которых замыкается своя пара контактов. Такая логика позволяет использовать переключатель в качестве двухканальной кнопки-селектора, например для выбора режима работы или переключения между двумя независимыми цепями.

Области применения:

• радио- и электронная аппаратура общего и специального назначения;
• пульты управления и коммутационные узлы, где требуется ручное переключение двух цепей;
• устройства с длительным сроком эксплуатации, рассчитанные на высокий коммутационный ресурс;
• оборудование, работающее в широком температурном диапазоне благодаря всеклиматическому исполнению.

Подтверждённые электрические параметры

Коммутируемый ток переключателя составляет примерно от 0,01 А до 4 А постоянного и переменного тока. Рабочее напряжение — до 250 В переменного тока и до 36 В постоянного тока. Коммутационная мощность ограничена ориентировочно 300 вольт-ампер, что соответствует резистивной нагрузке мощностью около 300 Вт.

Сопротивление изоляции между выводами и корпусом — не менее 1000 мегаом. Электрическая прочность изоляции между электрически развязанными цепями составляет около 750 В эффективного значения. Общее количество коммутационных циклов достигает порядка 100 000, что обеспечивает высокий ресурс работы в составе радиоэлектронной аппаратуры.

Конструкция и условия эксплуатации

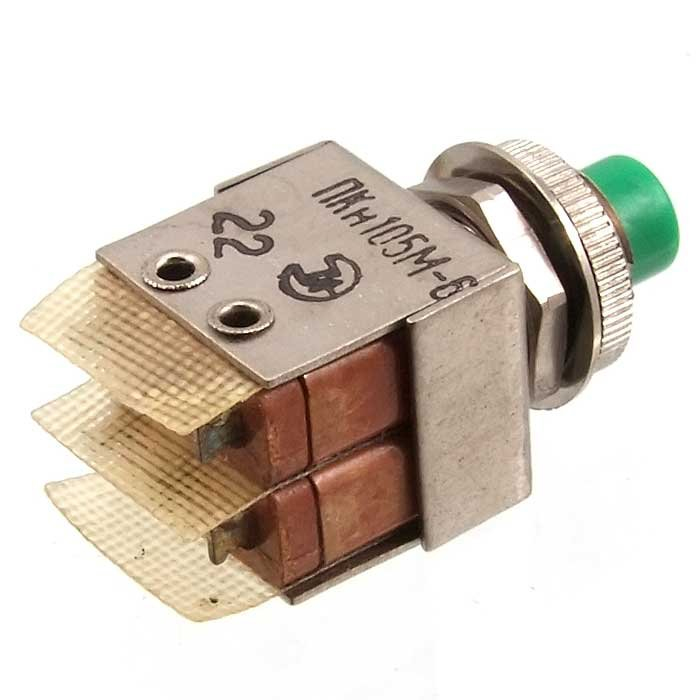

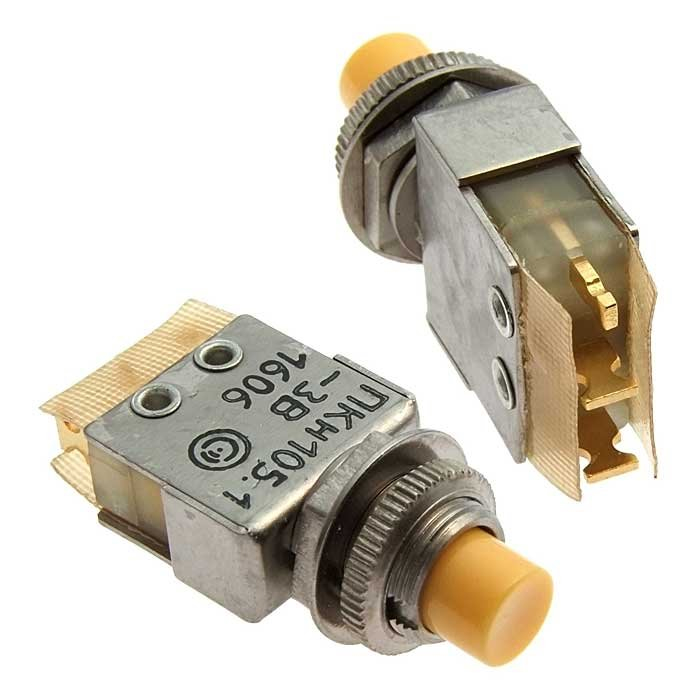

Корпус переключателя малогабаритный, его габариты — примерно 13 на 12 на 17 мм. Монтаж объёмный, с крепёжным отверстием диаметром около 8,1 мм. Толкатель и кнопка изготовлены из пластмассы.

Переключатель рассчитан на температурный диапазон примерно от минус 60 градусов Цельсия до плюс 85 градусов Цельсия, что соответствует всеклиматическому исполнению «В».

Характеристики поставки

• Приемка: «5»;
• Год выпуска: 2023;
• Артикул: 21365;
• Категория: переключатели кнопочные;
• Производитель: Смоленск;
• Комплектация: заводская упаковка.

Маркировка «5» подтверждает приёмку изделия в соответствии с установленными требованиями. Поставка осуществляется в заводской упаковке, что обеспечивает сохранность выводов и кнопочного механизма при транспортировке и хранении.
