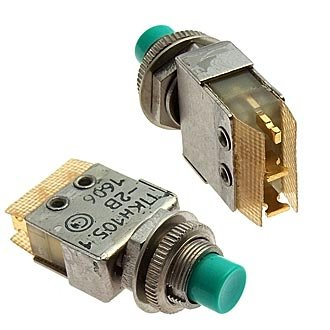

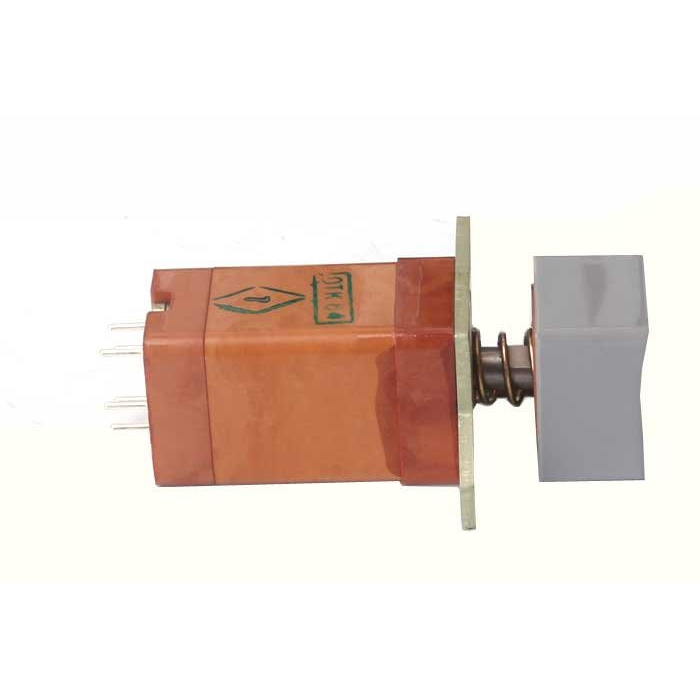

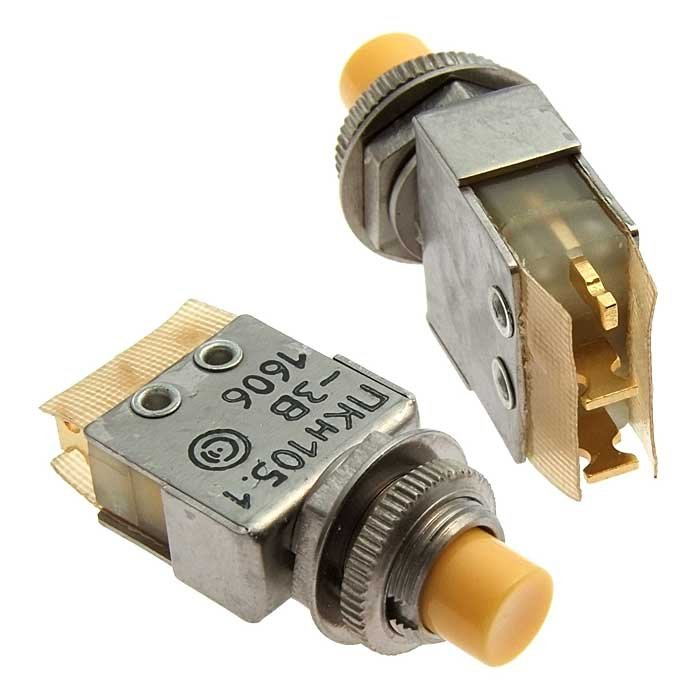

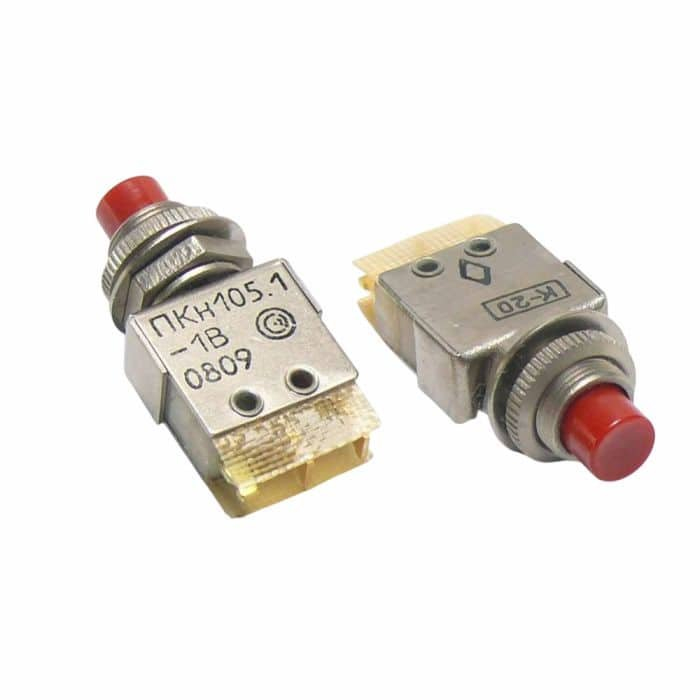

ПКн105.1-5В 2022г «5» Смоленск

Цена:

3400 ₽

В наличии: 31 шт.

Заводская упаковка

Производитель: Смоленск

Технические характеристики

ПКн105.1-5В Смоленск

Переключатель кнопочный ПКн105.1‑5В (Смоленск) относится к серии ПКн105, выпускаемых НИИРК и другими производственными площадками по ТУ АГ0.360.034 (или АГО.360.034 ТУ).

Назначение и область применения

ПКн105.1‑5В предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения, в том числе контрольно‑измерительных приборов и встроенных пультов управления.
Изделие относится к «нормальным коммутационным устройствам» и рассчитано на работу в жестких климатических условиях, что делает его востребованным в промышленной и военной РЭА.

Расшифровка обозначения

ПКн105.1 — тип кнопочного переключателя и типономинал по электрическим режимам коммутации.
5 — конструктивный типономинал, соответствующий двухполюсной контактной группе и красному цвету кнопки.
В — всеклиматическое исполнение (диапазон рабочих температур примерно от −60 до +85 °C).

Контактные характеристики

Коммутируемый ток: порядка 1×10⁻⁶…4 А при постоянном и переменном токе.
Коммутируемое напряжение:
- постоянный ток — примерно 1×10⁻⁴…36 В;
- переменный ток — 3…250 В, в зависимости от категории нагрузки.
Максимальная коммутируемая мощность по переменному току — до 300 В·А, по постоянному — до 70 Вт.

Механические и эксплуатационные параметры

Контактные группы: двухполюсные (ПКн105‑5…8), без фиксации в нажатом положении (кнопочный переключатель).
Сопротивление электрического контакта не более 0,05…0,8 Ом, сопротивление изоляции не менее 300…1000 МОм.
Электрическая прочность изоляции: не менее 400…750 В (эфф.).
Ход приводного элемента: порядка 1…2 мм, усилие переключения — примерно 5,88…7,84 Н.
Гарантийный ресурс: до 20 лет со дня изготовления, число коммутационных циклов при минимальной нагрузке — до 100 000.

Конструкция и климатическое исполнение

Переключатель имеет малогабаритный корпус (масса около 7–9 г) и предназначен для монтажа в панели и печатные платы.
Климатическое исполнение «В» допускает работу в условиях повышенной влажности, вибрации и температурных перепадов, что типично для авиационной, судовой и наземной военной техники.

Описание

Назначение переключателя ПКн105.1-5В

ПКн105.1-5В — кнопочный переключатель серии ПКн105 производства предприятия «Смоленск», выпускаемый по техническим условиям АГ0.360.034. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения.

Переключатель применяется в контрольно-измерительных приборах, встроенных пультах управления, промышленной и военной радиоэлектронной аппаратуре. По классификации изделие относится к нормальным коммутационным устройствам и рассчитано на эксплуатацию в жёстких климатических условиях.

Расшифровка обозначения и конструктивные особенности

Маркировка содержит информацию о типе изделия, типономинале и исполнении. Сочетание «ПКн105.1» указывает на тип кнопочного переключателя и типономинал по электрическим режимам коммутации. Цифра «5» в обозначении соответствует конструктивному типономиналу: двухполюсной контактной группе и красному цвету кнопки. Буква «В» обозначает всеклиматическое исполнение с диапазоном рабочих температур примерно от минус 60 до плюс 85 градусов Цельсия.

Корпус переключателя малогабаритный, масса составляет около 7–9 граммов. Монтаж предусмотрен в панели и на печатные платы. Переключатель не имеет фиксации в нажатом положении: контакты замыкаются только при удержании кнопки.

Технические характеристики

Коммутируемый ток: от 1 умножить на 10 в минус шестой степени до 4 ампер при постоянном и переменном токе.
Коммутируемое напряжение постоянного тока: от 1 умножить на 10 в минус четвёртой степени до 36 вольт.
Коммутируемое напряжение переменного тока: от 3 до 250 вольт в зависимости от категории нагрузки.
Максимальная коммутируемая мощность: до 300 вольт-ампер по переменному току и до 70 ватт по постоянному току.
Контактные группы: двухполюсные.
Сопротивление электрического контакта: не более 0,05–0,8 ома.
Сопротивление изоляции: не менее 300–1000 мегаом.
Электрическая прочность изоляции: не менее 400–750 вольт эффективного значения.
Ход приводного элемента: порядка 1–2 миллиметров.
Усилие переключения: примерно 5,88–7,84 ньютона.
Число коммутационных циклов при минимальной нагрузке: до 100 000.
Гарантийный ресурс: до 20 лет со дня изготовления.

Климатическое исполнение и условия эксплуатации

Исполнение «В» допускает работу при повышенной влажности, воздействии вибрации и температурных перепадов. Такие условия типичны для авиационной, судовой и наземной военной техники, а также для промышленного оборудования, эксплуатируемого в неотапливаемых помещениях и на открытом воздухе.

Конструкция обеспечивает надёжную коммутацию цепей управления и сигнализации при соблюдении указанных электрических режимов. Для длительной и стабильной работы важно не превышать предельные значения коммутируемого тока, напряжения и мощности, а также учитывать категорию нагрузки переменного тока.

Приёмка и данные поставки

Товар имеет приёмку «5» и год выпуска 2022. Краткое описание из каталога — заводская упаковка.

Сочетание высокой механической прочности, малых габаритов и широкого температурного диапазона делает ПКн105.1-5В подходящим решением для ответственных узлов коммутации в составе серийной и специальной аппаратуры.
