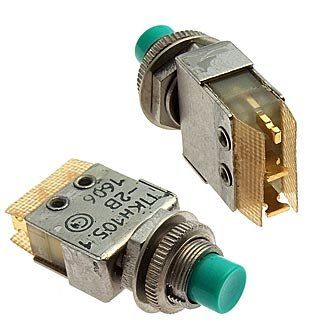

ПКн105.1-4В 2022г «5» Смоленск

Цена:

2300 ₽

В наличии: 15 шт.

Заводская упаковка

Производитель: Смоленск

Технические характеристики

ПКн105.1-4В Смоленск

ПКн105.1-4В — это кнопочный переключатель, производимый Смоленским заводом радиодеталей (ОАО "Смоленский завод радиодеталей "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре (РЭА) специального назначения.

Основные характеристики

Переключатели серии ПКн105.1-4В — однополюсные, во всеклиматическом исполнении "В " (синий корпус). Диапазон рабочих температур: от -60 °С до +85 °С, масса около 7 г.

Коммутационные параметры

Коммутируемый ток: от 1×10⁻⁶ А до 4 А.
Напряжение переменного тока: от 1×10⁻⁴ В до 250 В.
Напряжение постоянного тока: от 1×10⁻⁴ В до 36 В.
Мощность: до 300 В·А.

Надежность

Сопротивление электрического контакта: не более 0,05 Ом (для категории "ВП "). Электрическая прочность изоляции: 750 В (эфф.). Сопротивление изоляции: не менее 1000 МОм. Полный ход кнопки: 1,0–2,0 мм, усилие переключения: не более 4,9 Н. Количество циклов: до 25 000, срок сохраняемости: 10–20 лет.

Описание

ПКн105.1-4В

ПКн105.1-4В: кнопочный переключатель для надежной коммутации цепей

ПКн105.1-4В — малогабаритный однополюсный кнопочный переключатель без фиксации в нажатом положении, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Исполнение с индексом «4В» предусматривает одну контактную группу, синюю кнопку и всеклиматическое исполнение.

Назначение ПКн105.1-4В

Кнопочный переключатель ПКн105.1-4В применяют там, где требуется кратковременная подача, переключение или снятие электрического сигнала при нажатии на кнопку. После отпускания приводного элемента механизм возвращается в исходное состояние, поскольку фиксация положения не предусмотрена.

Такой принцип действия востребован в пультах управления, измерительных устройствах, радиоэлектронных блоках, испытательном оборудовании, системах индикации и другой аппаратуре, работающей с дискретными управляющими сигналами. Переключатель рассчитан на работу как в цепях постоянного, так и переменного тока.

Расшифровка обозначения

Маркировка изделия содержит важную информацию о его исполнении:

Обозначение	Значение
ПКн	Кнопочный переключатель
105	Номер разработки серии
.1	Типономинал, определяющий электрические режимы коммутации
-4	Синяя кнопка, одна контактная группа
В	Климатическое исполнение «В»

Для исполнения ПКн105.1-4В характерна синяя кнопка. Цветовое кодирование удобно при компоновке лицевых панелей и пультов: оно помогает визуально разделять функции управления, сигнализации, запуска, выбора режима или подтверждения команды.

Основные технические параметры

Типовые параметры для ПКн105.1-4В приведены ниже. При проектировании аппаратуры следует сверять требования конкретной документации на применяемую партию изделия.

Параметр	Значение
Число контактных групп	1
Принцип работы	Без фиксации в нажатом положении
Коммутируемый ток	От $1 \times 10^{- 6}$ 1 × 1 0 − 6 до 4 А
Коммутируемое напряжение, постоянный ток	От $1 \times 10^{- 4}$ 1 × 1 0 − 4 до 36 В
Коммутируемое напряжение, переменный ток	От $1 \times 10^{- 4}$ 1 × 1 0 − 4 до 250 В
Максимальная коммутируемая мощность, DC	70 Вт
Максимальная коммутируемая мощность, AC	300 Вт
Сопротивление контакта	До 0,05 Ом для исполнения категории ВП
Сопротивление изоляции	Не менее 1000 МОм
Электрическая прочность изоляции	750 В эффективного значения
Усилие переключения	Не более 4,9 Н
Полный ход приводного элемента	От 1 до 2 мм
Рабочая температура	От −60 до +85 °C
Коммутационный ресурс	25 000 циклов
Масса	Около 7–9 г

Указанные электрические характеристики делают ПКн105.1-4В подходящим для маломощных сигнальных, управляющих и коммутационных цепей. Изделие не следует использовать как замену силовому коммутационному аппарату при нагрузках, выходящих за пределы допустимого тока, напряжения и мощности.

Особенности применения

ПКн105.1-4В отличается компактностью, коротким рабочим ходом и умеренным усилием нажатия. Эти свойства позволяют использовать его в оборудовании, где важны плотная компоновка органов управления и удобство ручного ввода команд.

При выборе кнопочного переключателя необходимо учитывать:

тип питающей цепи — постоянный или переменный ток;
фактические значения тока, напряжения и коммутируемой мощности;
характер нагрузки: активная, индуктивная или емкостная;
требуемую электрическую схему контактов;
условия температуры, влажности, вибрации и запыленности;
необходимость цветовой идентификации кнопки на панели;
ресурс, требуемый для конкретного режима эксплуатации.

При коммутации индуктивной нагрузки — например, обмотки реле, контактора или электромагнита — полезно предусматривать защиту от перенапряжений: диод для DC-цепей либо RC-цепочку, варистор или другой подавляющий элемент для AC-цепей. Это снижает искрение на контактах и помогает сохранить коммутационный ресурс.

ПКн105.1-4В в составе аппаратуры

Кнопочный переключатель ПКн105.1-4В целесообразно применять для подачи кратковременных команд: «Пуск», «Сброс», «Контроль», «Выбор», «Тест», «Подтверждение» или управления сигнальными цепями. Синяя кнопка позволяет выделить отдельную функцию в составе панели, особенно когда оборудование содержит несколько органов управления с различной цветовой маркировкой.

Сочетание одной контактной группы, возвратного действия, широкого температурного диапазона и всеклиматического исполнения делает ПКн105.1-4В практичным компонентом для специализированной радиоэлектронной аппаратуры, средств автоматики, контрольно-измерительных комплексов и промышленного оборудования.
