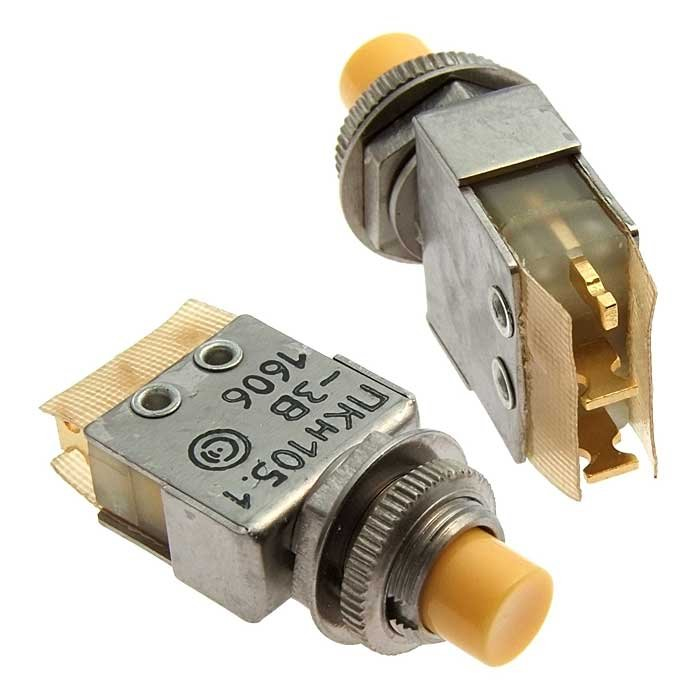

ПКн105.1-3В: кнопочный переключатель для цепей РЭА и приборного оборудования

ПКн105.1-3В — однополюсный кнопочный переключатель с переключающими контактами, предназначенный для коммутации цепей постоянного и переменного тока. Изделие применяется в радиоэлектронной аппаратуре, системах управления, измерительных приборах, пультах и другом оборудовании, где важны компактность, надежность контактов и стабильная работа в широком диапазоне внешних условий.

Назначение ПКн105.1-3В

Переключатель относится к серии ПКн105.1 и рассчитан на кратковременное ручное управление электрической цепью. Нажатие на приводной элемент изменяет положение переключающих контактов; фиксация в нажатом положении у данной модификации отсутствует. После снятия усилия кнопка возвращается в исходное состояние.

Такой принцип работы востребован в схемах, где необходимо сформировать управляющий импульс, выполнить временное переключение режима, подать команду на реле, устройство автоматики или функциональный блок аппаратуры.

Расшифровка обозначения

Обозначение ПКн105.1-3В содержит сведения о конструкции и исполнении изделия:

Желтая кнопка позволяет удобно выделять орган управления на лицевой панели. В аппаратуре этот цвет может использоваться для обозначения определенной функции, предупреждающего действия или режима, установленного конструкторской документацией.

Основные характеристики

Для ПКн105.1-3В указываются следующие типовые параметры:

• Однополюсная конструкция с одной контактной группой.

• Переключающие контакты без фиксации в нажатом положении.

• Коммутация цепей постоянного и переменного тока.

• Диапазон коммутируемого напряжения: до 36 В постоянного тока и до 250 В переменного тока.

• Коммутируемый ток: до 4 А при соблюдении ограничений по мощности и условиям эксплуатации.

• Максимальная коммутируемая мощность: до 70 Вт в цепях постоянного тока и до 300 Вт в цепях переменного тока.

• Усилие переключения для исполнений серии 1–4 — не более 4,9 Н.

• Полный ход приводного элемента — от 1,0 до 2,0 мм.

• Сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции — 750 В действующего значения.

• Рабочий температурный диапазон — от −60 до +85 °C; в отдельных описаниях конкретного исполнения указывается верхняя граница +70 °C, поэтому при проектировании следует сверяться с документацией на конкретную партию и приемку.

• Масса — до 9 г.

Где применяется переключатель

ПКн105.1-3В подходит для аппаратуры, в которой требуется моментное переключение контактов без удержания механического положения. Типичные области использования:

• Пульты управления и индикации.

• Контрольно-измерительные приборы.

• Радиоэлектронная аппаратура специального и промышленного назначения.

• Блоки автоматики и релейной защиты.

• Лабораторные стенды.

• Системы сигнализации, контроля и дистанционного управления.

• Приборные панели оборудования с цветовой маркировкой органов управления.

Например, желтый кнопочный переключатель может быть установлен на панели для подачи кратковременной команды на промежуточное реле. При нажатии контактная группа изменяет свое состояние, реле получает управляющий сигнал, а после отпускания кнопки схема возвращается в исходный режим.

Что учитывать при применении

При выборе и установке ПКн105.1-3В важно оценивать не только номинальное напряжение и ток, но и реальный характер нагрузки. Индуктивные цепи реле, контакторов, электромагнитов и трансформаторов могут создавать коммутационные перенапряжения и повышать износ контактов. Для таких схем целесообразно предусматривать защитные цепи: диоды для DC-катушек, RC-цепочки или варисторы — в зависимости от рода тока и требований к скорости отключения.

Также необходимо учитывать:

• Соответствие электрической схемы переключателя проектной документации.

• Допустимую коммутируемую мощность для постоянного и переменного тока.

• Климатические, вибрационные и механические условия эксплуатации.

• Требования к качественной категории и приемке изделия.

• Совместимость посадочного места, крепления и подключения с конструкцией панели или корпуса.

• Необходимость сохранения желтой цветовой идентификации в общей системе маркировки оборудования.

ПКн105.1-3В остается практичным решением для компактных панелей и приборных систем, где требуется надежный однополюсный кнопочный переключатель с возвратом в исходное положение, желтым приводным элементом и возможностью работы в цепях переменного и постоянного тока.
