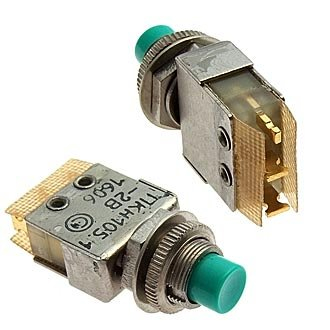

ПКн105.1-2В: особенности кнопочного переключателя для электронной аппаратуры

ПКн105.1-2В — миниатюрный кнопочный переключатель, предназначенный для коммутации электрических цепей в электронной, измерительной, промышленной и специализированной аппаратуре. Такие изделия применяют там, где требуется компактный орган управления, чёткое ручное срабатывание и надёжное переключение сигнальных либо слаботочных цепей.

Конструкция переключателя ПКн105.1-2В ориентирована на установку в корпус устройства или на печатную плату — в зависимости от исполнения и схемы монтажа конкретной аппаратуры. Компактные габариты позволяют использовать его в панелях управления, блоках питания, приборах автоматики, средствах связи, контрольно-измерительных системах и другом оборудовании с ограниченным внутренним пространством.

Назначение ПКн105.1-2В

Кнопочные переключатели серии ПКн применяются для ручного управления электрическими цепями. Модификация ПКн105.1-2В может использоваться для выполнения функций включения, отключения или переключения цепей, передачи управляющего сигнала, выбора режима работы оборудования и подачи команды на исполнительный узел.

Основные области применения:

• Панели управления промышленного оборудования

• Электронные приборы и измерительная техника

• Аппаратура связи и телекоммуникационные устройства

• Системы автоматики и сигнализации

• Лабораторные стенды и испытательное оборудование

• Источники питания, преобразователи и блоки управления

• Специализированные устройства с ручным вводом команд

ПКн105.1-2В удобен для конструкций, в которых важны повторяемость коммутации, устойчивость к многократным нажатиям и компактное размещение элементов управления.

Конструктивные особенности

Переключатель ПКн105.1-2В относится к классу кнопочных электромеханических коммутационных устройств. Принцип его работы основан на механическом перемещении кнопки, которое приводит к изменению состояния контактной группы.

Как правило, подобные устройства включают следующие основные элементы:

• Корпус из электроизоляционного материала

• Нажимную кнопку или толкатель

• Подвижные и неподвижные контакты

• Контактные выводы для подключения к электрической схеме

• Механизм возврата либо фиксации положения — в зависимости от конкретного исполнения

• Монтажную часть для закрепления в аппаратуре

Маркировка ПКн105.1-2В позволяет идентифицировать изделие в составе серии и учитывать его конкретную модификацию при подборе заменяемого компонента, разработке электрической схемы или ремонте оборудования.

Преимущества применения

Использование ПКн105.1-2В в электронных и электротехнических устройствах даёт несколько практических преимуществ:

• Компактность, важная для плотной компоновки аппаратуры

• Удобное ручное управление электрическими функциями

• Простая интеграция в панели и печатные узлы

• Электромеханический принцип работы без необходимости в сложной электронике

• Подходящая конструкция для сигнальных и управляющих цепей

• Возможность использования при ремонте и модернизации оборудования

• Наглядное управление: оператор получает тактильную обратную связь при нажатии кнопки

Кнопочные переключатели особенно востребованы в оборудовании, где оператору необходимо быстро подать команду, изменить состояние цепи или выбрать заданный режим работы без использования сенсорного интерфейса.

Что учитывать при подборе

Перед установкой ПКн105.1-2В необходимо сопоставить его параметры с требованиями конкретного устройства. Главный критерий — не только внешнее сходство компонента, но и полное соответствие электрической схеме, механике монтажа и условиям эксплуатации.

При подборе рекомендуется проверить:

• Схему и количество коммутируемых контактов

• Тип действия кнопки: с фиксацией или без фиксации

• Нормальное положение контактной группы

• Допустимые значения напряжения и тока

• Род коммутируемого тока — постоянный или переменный

• Способ монтажа и расположение выводов

• Установочные и габаритные размеры

• Материал и форму кнопки

• Допустимый ресурс механических переключений

• Климатическое исполнение и рабочий диапазон температур

Особое внимание следует уделить распиновке. Даже при одинаковом внешнем виде разные модификации кнопочных переключателей могут отличаться схемой замыкания контактов, расположением выводов и способом механического крепления.

Применение в ремонте аппаратуры

ПКн105.1-2В может быть востребован при восстановлении электронной аппаратуры, в которой необходимо заменить изношенный или повреждённый кнопочный переключатель. Признаками необходимости проверки либо замены могут быть нестабильное срабатывание, отсутствие электрического контакта, механическое заедание, чрезмерный люфт кнопки или самопроизвольное изменение состояния цепи.

При выполнении ремонта важно соблюдать последовательность работ:

1. Отключить оборудование от источника питания.

2. Зафиксировать подключение старого переключателя по схеме или фотографии.

3. Проверить электрическое состояние контактной группы измерительным прибором.

4. Сравнить расположение выводов и монтажные размеры заменяемой детали.

5. Установить переключатель без механических перекосов и перегрева контактных выводов при пайке.

6. Проверить работу цепи после монтажа и сборки устройства.

Правильно подобранный ПКн105.1-2В обеспечивает корректную работу органов управления и помогает продлить срок службы оборудования.

Заключение

ПКн105.1-2В представляет собой компактный кнопочный переключатель для применения в электронной, промышленной и специализированной аппаратуре. Его используют в цепях управления, сигнализации и выбора рабочих режимов, где требуется надёжное ручное переключение.

При проектировании, обслуживании или ремонте оборудования важно учитывать электрическую схему, тип контактной группы, способ монтажа и условия эксплуатации. Точное соответствие параметров переключателя требованиям устройства является ключевым условием безопасной и стабильной работы электрической системы.
