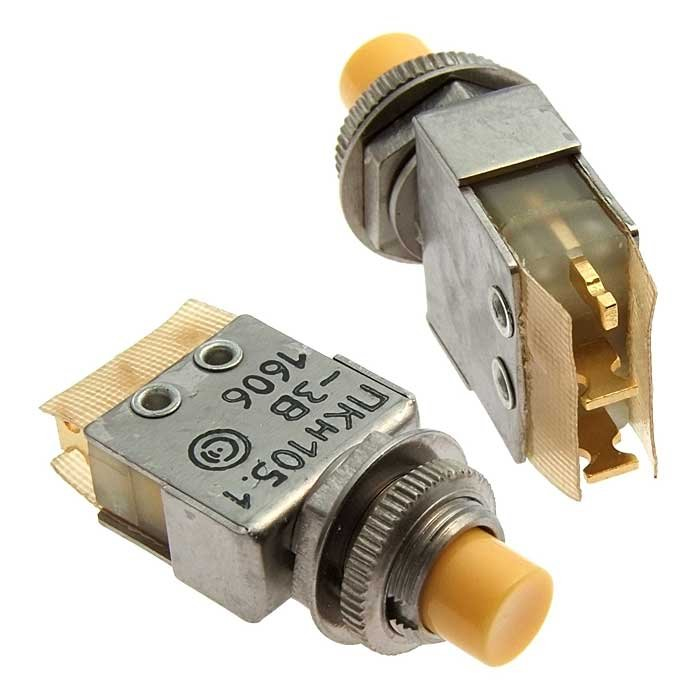

Назначение переключателя ПКн105.1-1В

ПКн105.1-1В — кнопочный микропереключатель однополюсный, выпускаемый Смоленским НПО «ФЕНИКС» (Смоленский завод радиодеталей). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального и общего назначения. Приемка «5» подтверждает, что изделие прошло отбор для ответственных применений.

Переключатель применяется в промышленной и специальной электронике, где требуется надежное переключение при повышенных требованиях к стабильности параметров и стойкости к внешним воздействиям. Конструкция рассчитана на объемный монтаж и работу в составе аппаратуры длительного срока службы.

Подтвержденные особенности и характеристики

Переключатель коммутирует токи от 0,01 до 4 А при напряжении до 36 В постоянного тока и до 250 В переменного тока. Коммутируемая мощность достигает 300 ВА на переменном токе и 70 Вт на постоянном. Сопротивление контактов не превышает 0,05 Ом для категории качества «ВП», сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 В.

Диапазон рабочих температур составляет от минус 60 до плюс 85 °C, климатическое исполнение всеклиматическое «В». Покрытие контактов — золото (Au), кнопка выполнена из пластмассы красного цвета, корпус металлический. Усилие переключения — не более 4,9 Н. Схема коммутации on-(on), положения 1 (1-3) и 2 (1-2), без фиксации положения.

Конструкция, габариты и комплектация

Габариты переключателя: длина корпуса 13 мм, ширина 7 мм, высота 17 мм; общий размер по данным изготовителя 13 на 12 на 28 мм. Масса составляет около 6–7 г. Монтаж объемный через крепежное отверстие диаметром 8,1 мм.

Поставка осуществляется в заводской упаковке. Переключатели соответствуют техническим условиям ТУ ТАФЛ.642135.004ТУ.

• Тип: кнопочный микропереключатель однополюсный
• Схема коммутации: on-(on), положения 1 (1-3) и 2 (1-2), без фиксации
• Монтаж: объемный, крепежное отверстие диаметром 8,1 мм
• Покрытие контактов: золото (Au)
• Приемка: «5»
• Год выпуска: 2024

Ресурс, хранение и применение

Механический ресурс переключателя достигает 100 000 циклов. Срок хранения — до 20 лет для приемки «5»-ВП и ПЗ, что подтверждает пригодность изделия к длительному складскому содержанию без потери рабочих свойств.

Благодаря всеклиматическому исполнению «В» переключатель востребован в аппаратуре, работающей в широком диапазоне температур и условий эксплуатации: в промышленных системах управления, специальной электронике и радиоэлектронной аппаратуре ответственного назначения.

1. Установка в панель через отверстие диаметром 8,1 мм.
2. Объемный монтаж выводов в составе печатного или навесного узла.
3. Коммутация цепей постоянного и переменного тока в пределах указанных нагрузок.
4. Применение в промышленной и специальной электронике согласно ТУ ТАФЛ.642135.004ТУ.
