Назначение переключателя ПКн105.1-11В

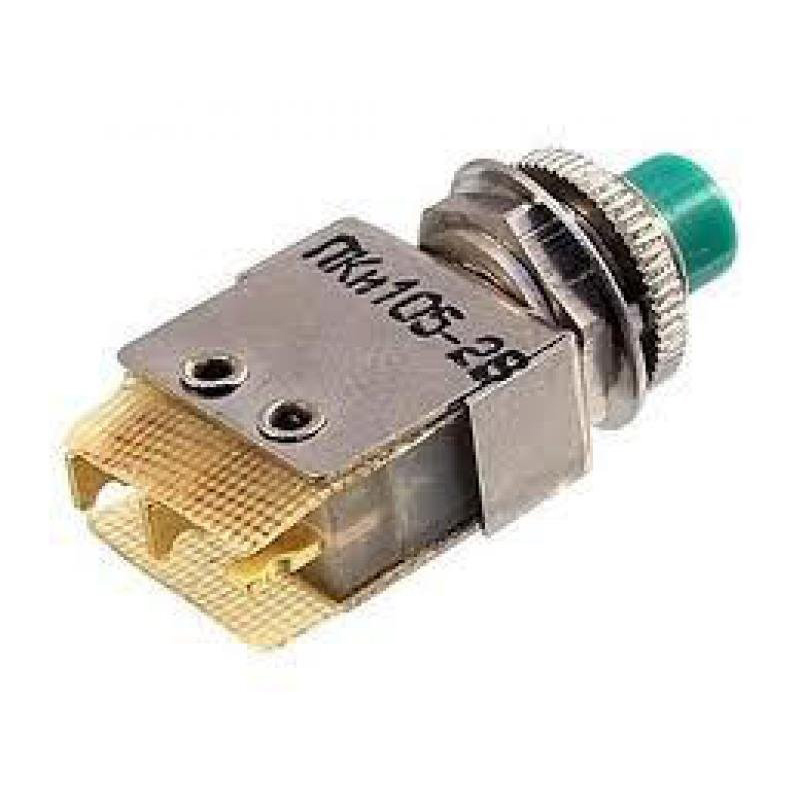

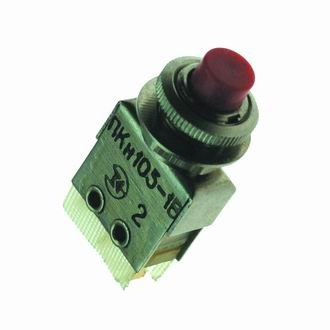

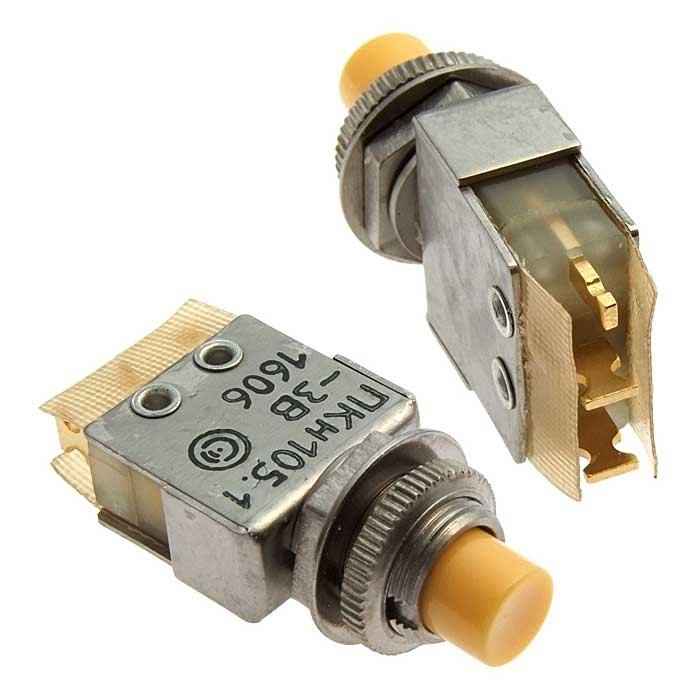

ПКн105.1-11В — кнопочный переключатель производства Смоленского завода радиодеталей (Смоленское НПО «ФЕНИКС»). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального назначения, включая военную и гражданскую продукцию.

Модель выпускается во всеклиматическом исполнении В, что допускает её применение в широком диапазоне климатических условий. Артикул позиции — 21367. Вид приёмки — «5» (ВП, ПЗ), год выпуска — 2022. Поставка осуществляется в заводской упаковке.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные в технической документации на изделие.

• Усилие переключения — не более 4,9 Н (0,5 кгс) для моделей типа ПКн105.1-1…4.
• Полный ход кнопки — от 1,0 до 2,0 мм.
• Сопротивление электрического контакта — не более 0,05 Ом (для категории качества «ВП»).
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 750 В эффективного значения.
• Диапазон рабочих температур — от минус 60 °C до плюс 85 °C.
• Масса — около 6–7 г.

Технические условия: ТАФЛ.642135.004 ТУ или АГ0.360.034 ТУ. Вид приёмки — «5» (ВП, ПЗ).

Коммутационные параметры и ресурс

Переключатель коммутирует ток от 1×10⁻⁶ А до 4 А. Напряжение переменного тока — до 250 В, постоянного — до 36 В. Коммутируемая мощность — не более 300 В·А.

Ресурс изделия достигает 100 000 циклов переключения. Срок сохраняемости — до 20 лет для категории «ВП».

Конструктивные особенности и применение

Модель ПКн105.1-11В относится к серии, включающей от 1 до 8 конструктивных исполнений в зависимости от числа полюсов и цвета кнопки. Изделие применяется в составе радиоэлектронной аппаратуры специального назначения, а также в гражданской продукции, где требуется надёжная коммутация цепей постоянного и переменного тока в расширенном температурном диапазоне.

Всеклиматическое исполнение В и приёмка «5» подтверждают пригодность переключателя для эксплуатации в жёстких условиях, включая военную технику. Поставка осуществляется в заводской упаковке, что обеспечивает сохранность изделия при транспортировке и хранении.
