Назначение переключателя ПКн105-7В

ПКн105-7В — кнопочный переключатель серии ПКн105, выпускаемый в России, в том числе на предприятиях, связанных с производством в Смоленске и других регионах. Изделие предназначено для работы в радиоэлектронной аппаратуре специального назначения в цепях постоянного и переменного тока. Переключатель применяется в низковольтных цепях сигнализации, управления и контроля, где важна высокая надёжность контакта и устойчивость к климатическим воздействиям.

Товар поставляется в заводской упаковке. Приемка изделия — «5», год выпуска — 2015. Артикул товара — 21355. Категория — переключатели кнопочные. Производитель — Смоленск.

Расшифровка обозначения ПКн105-7В

• ПКн — тип изделия: переключатель кнопочный нажимной.
• 105 — номер разработки серии.
• 7 — цвет кнопки (жёлтый) и номер конструктивного исполнения.
• В — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и условия эксплуатации.

Подтверждённые электрические параметры

Коммутируемое напряжение составляет до 250 В переменного тока и до 36 В постоянного тока в зависимости от конкретного подтипа серии. Коммутируемый ток — порядка от 10 в минус шестой степени до 1 А; в ряде источников для подтипов ПКн105-5В…8В указывают диапазон примерно 0,01–4 А, что характерно для маломощных цепей управления и сигнализации.

Сопротивление контакта — не более 0,05 Ом. Электрическая прочность изоляции — около 750 В. Сопротивление изоляции — не менее 1000 МОм.

Конструкция и режим работы

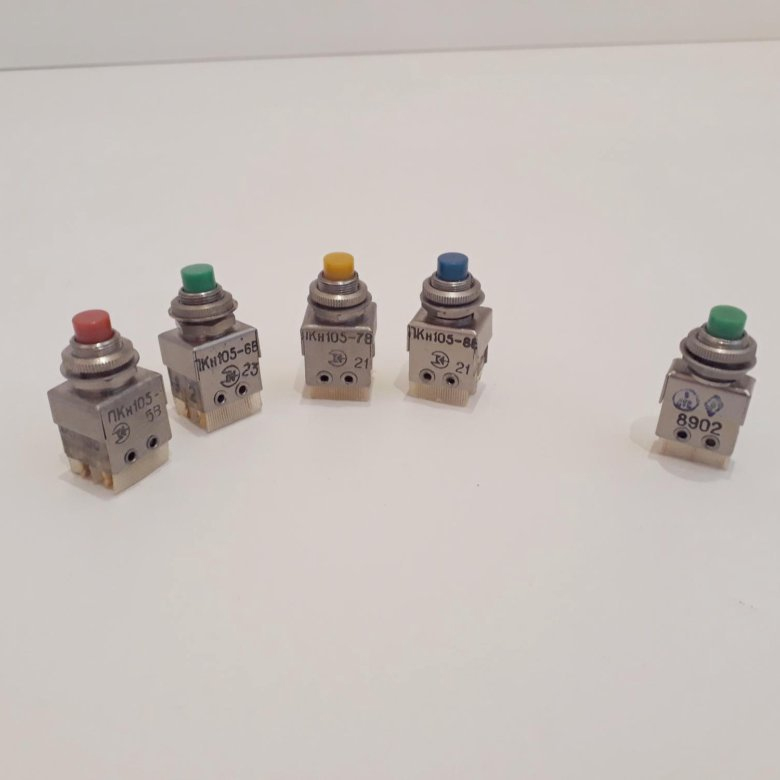

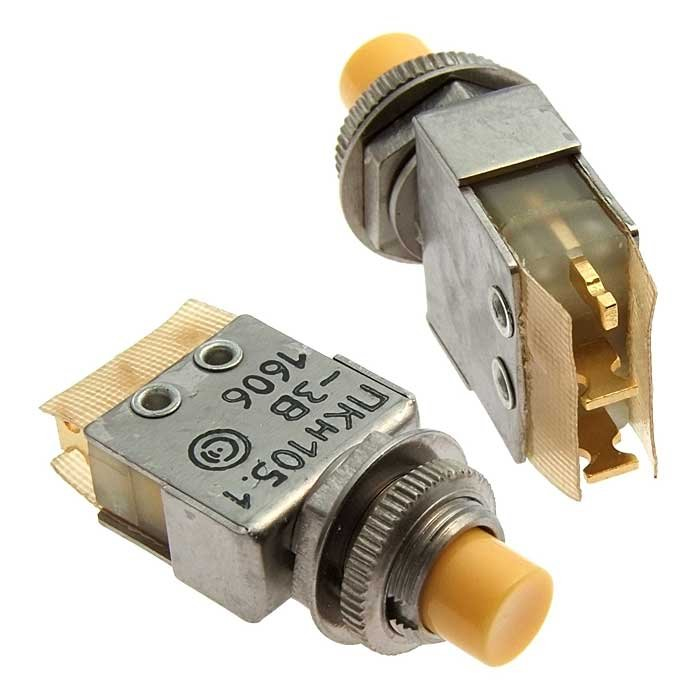

Для ПКн105-7В предусмотрено двухполюсное исполнение, то есть две независимые контактные группы. Кнопка жёлтого цвета выполнена во всеклиматическом исполнении, что позволяет использовать переключатель в условиях широкого температурного диапазона и повышенных требований к надёжности.

Ход приводного элемента находится в пределах 0,1–2,0 мм. Усилие переключения составляет порядка нескольких ньютонов — около 4,9–7,84 Н по типу серии.

Условия эксплуатации и надёжность

Рабочая температура окружающей среды — примерно от минус 60 °C до плюс 85 °C. В разных источниках приводятся значения от минус 60…плюс 70 °C до минус 60…плюс 85 °C в зависимости от конкретных технических условий и исполнения. Гарантийный срок — до 20 лет, что типично для серии ПКн105 при соблюдении условий хранения, транспортировки и монтажа. Количество гарантированных коммутационных циклов — порядка 25 000 переключений.

Применение

Переключатели серии ПКн105 широко используются в радиоэлектронной аппаратуре специального и общепромышленного назначения, включая панели управления, приборы и стойки, производимые на предприятиях Смоленской области и других регионах. Изделие подходит для низковольтных цепей сигнализации, управления и контроля. Высокая надёжность контакта и устойчивость к климатическим воздействиям делают его востребованным в аппаратуре, к которой предъявляются повышенные требования по стабильности работы.

Ключевые особенности поставки: приемка «5», год выпуска 2015, заводская упаковка.
