ПКн105-7В: надежный кнопочный переключатель для промышленной и приборной техники

ПКн105-7В — кнопочный переключатель, предназначенный для коммутации электрических цепей в различной аппаратуре. Такие изделия применяются в устройствах управления, измерительных приборах, промышленной автоматике, блоках питания, лабораторном оборудовании и другой электронной технике, где важны компактность, повторяемость срабатывания и надежность контактной группы.

Назначение ПКн105-7В

Переключатель ПКн105-7В используется для ручного включения, отключения или переключения электрических сигналов и цепей. Управление выполняется нажатием на кнопку, благодаря чему оператор может быстро изменить режим работы оборудования без сложных механических узлов.

Компонент подходит для применения в:

• панелях управления и операторских пультах

• радиоэлектронной аппаратуре

• измерительных и испытательных установках

• системах сигнализации и индикации

• устройствах промышленной автоматики

• источниках питания и преобразовательной технике

• ремонтных и модернизационных проектах

Особенности конструкции

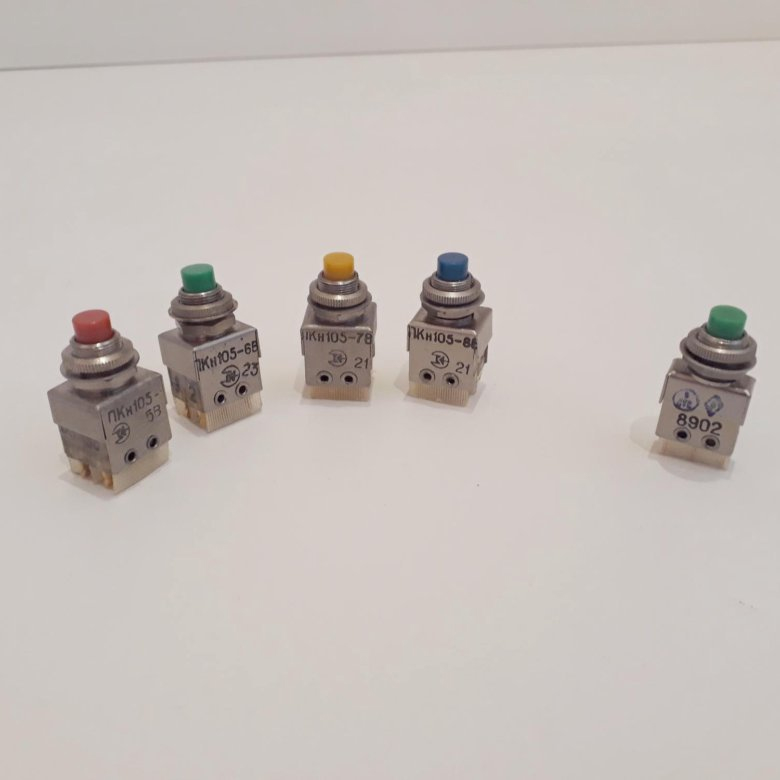

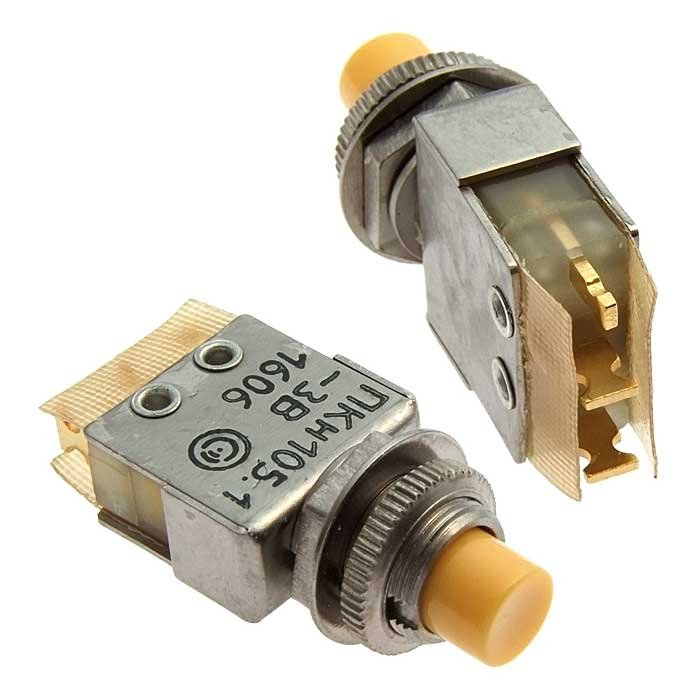

ПКн105-7В относится к кнопочным коммутационным изделиям, рассчитанным на многократное механическое воздействие. Конструкция обычно включает корпус, приводную кнопку, контактную систему и выводы для установки на печатную плату либо подключения в составе электрического узла.

Ключевые преимущества такого типа переключателей:

• компактные габариты для плотного монтажа

• удобное ручное управление

• стабильное положение в составе аппаратуры

• возможность использования в цепях управления и сигнализации

• понятная логика работы при обслуживании оборудования

• пригодность для серийной сборки и ремонта электронных устройств

Исполнение с индексом 7В важно учитывать при подборе замены: буквенно-цифровое обозначение может определять вариант конструкции, схему контактирования, положение выводов, тип фиксации или другие параметры конкретной модификации.

Где применяется кнопочный переключатель

ПКн105-7В востребован в технике, где требуется физический орган управления, не зависящий от программного интерфейса. Кнопочный переключатель позволяет оперативно подать команду на включение режима, выбор функции, запуск измерения, подачу питания на отдельный узел или переключение управляющего сигнала.

Например, в составе лабораторного прибора переключатель может использоваться для выбора одного из режимов измерения. В промышленном шкафу управления он может выполнять функцию локального ручного переключения цепи. В ремонтной практике ПКн105-7В применяют при восстановлении отечественной аппаратуры, если необходимо сохранить первоначальную компоновку и принцип работы устройства.

На что обратить внимание при подборе

При выборе ПКн105-7В для нового проекта или замены установленного элемента необходимо сверить не только маркировку. Важны электрические, механические и монтажные характеристики компонента.

Рекомендуется проверить:

• количество и назначение контактов

• электрическую схему коммутации

• рабочее и предельное напряжение

• допустимый ток через контактную группу

• тип действия кнопки: с фиксацией или без фиксации

• число положений и режимов переключения

• расположение, шаг и форму выводов

• способ крепления в корпусе или на панели

• габариты корпуса и выступающей части кнопки

• условия эксплуатации, включая температуру, вибрацию и загрязненность

Совпадение только внешнего вида не гарантирует электрическую совместимость. Перед установкой желательно сравнить распиновку и проверить соответствие схемы старого и нового изделия.

Монтаж и эксплуатация

При пайке выводов ПКн105-7В следует избегать длительного перегрева контактного узла. Избыточная температура может привести к деформации пластиковых деталей, ухудшению механики кнопки или ослаблению внутренних соединений. Для монтажа рекомендуется использовать подходящий температурный режим паяльника и минимальное время контакта жала с выводом.

После установки полезно выполнить проверку мультиметром:

1. Определить исходное состояние контактных групп.

2. Нажать кнопку и убедиться в изменении соединения между соответствующими выводами.

3. Проверить отсутствие нестабильного контакта при нескольких циклах нажатия.

4. Убедиться, что корпус и кнопка не испытывают механического напряжения после монтажа.

5. Провести функциональную проверку уже в составе устройства.

Если переключатель используется в цепях с повышенными требованиями к надежности, важно учитывать ток нагрузки. Для коммутации мощных потребителей обычно применяют промежуточное реле, контактор, транзисторный ключ или другое силовое устройство, а ПКн105-7В оставляют в цепи управляющего сигнала.

ПКн105-7В в ремонте аппаратуры

Для обслуживания старой промышленной, измерительной и специализированной электроники ПКн105-7В представляет интерес как элемент, позволяющий восстановить штатную систему управления. При замене следует обращать внимание на механическую совместимость с передней панелью, длину привода, положение контактных выводов и логику включения.

В некоторых случаях допустима установка функционального аналога, однако это требует проверки схемы. Неправильно подобранный переключатель может привести к обратной логике управления, короткому замыканию между цепями, отсутствию фиксации режима или невозможности установить компонент в существующее посадочное место.

Итог

ПКн105-7В — практичный кнопочный переключатель для электронной, приборной и промышленной аппаратуры. Он может использоваться в цепях управления, выбора режимов, индикации и ручной коммутации. Для надежной работы необходимо подбирать компонент по полной маркировке, электрической схеме, характеристикам контактной группы и монтажным размерам, а после установки обязательно проверять корректность переключения.
