ПКн105-2В Смоленск

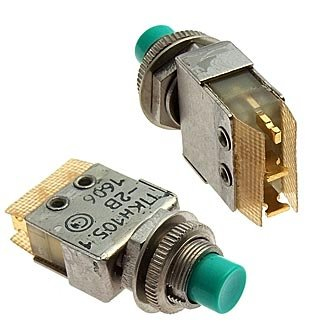

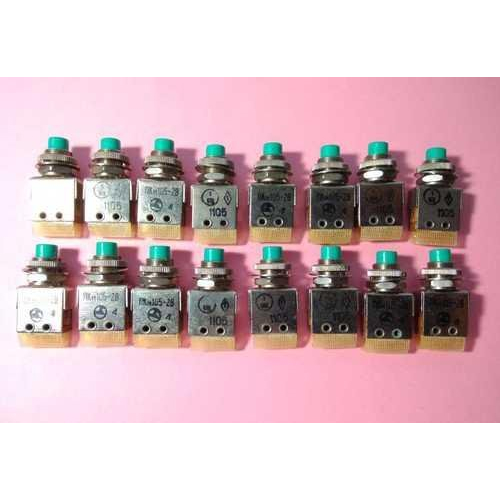

ПКН105-2В — это кнопочный переключатель, выпускаемый Смоленским НПО «ФЕНИКС». Он предназначен для работы в цепях постоянного и переменного тока в радиоэлектронной аппаратуре (РЭА) специального назначения.

Основные характеристики

Переключатель имеет однополюсное исполнение с одной контактной группой и фиксацией кнопки. Сопротивление электрического контакта составляет не более 0,05 Ом, электрическая прочность изоляции — 750 В (эфф.), сопротивление изоляции — не менее 1000 МОм.

Коммутируемый ток — от 1×10⁻⁶ до 4 А, напряжение переменного тока — 36–250 В, постоянного — до 36 В. Диапазон рабочих температур — от -60 °С до +85 °С, что соответствует всеклиматическому исполнению В.

Применение и конструкция

Используется в электро- и радиооборудовании, контрольно-измерительных приборах для коммутации цепей сигнализации, питания и управления. Монтаж осуществляется в отверстия печатных плат, габариты составляют около 13×12×28 мм, усилие переключения — 4,9 Н.

Ресурс — до 25 000–100 000 циклов коммутации, гарантийный срок — до 20 лет в зависимости от категории качества.
