ПКн105-1В 2017г «5» Смоленск
Производитель: Смоленск
Технические характеристики

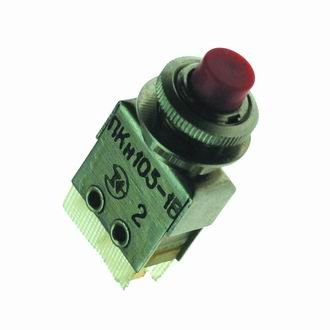

ПКн105-1В Смоленск
ПКн105‑1В — это кнопочный переключатель отечественного производства, выпускавшийся в том числе Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»), и применяемый в радиоэлектронной аппаратуре и специальной технике.
Назначение и область применения
ПКн105‑1В предназначен для коммутации электрических цепей постоянного и переменного тока в РЭА различного назначения, в том числе в изделиях специального военного применения. Переключатели этой серии выпускаются в всеклиматическом исполнении «В», что позволяет использовать их в широком диапазоне температур и в сложных эксплуатационных условиях.
Основные электрические характеристики
Напряжение:
постоянный ток — до примерно 36 В;
переменный ток — до около 250 В.
Ток: до 4 А при коммутации цепей.
Сопротивление контакта — не более 0,05 Ом; сопротивление изоляции не менее 1000 МОм.
Электрическая прочность изоляции — порядка 750 В (эффективное значение).
Конструкция и исполнение
ПКн105‑1В относится к однополюсным переключателям серии ПКн105‑1В…4В; двухполюсные варианты обозначаются как ПКн105‑5В…8В.
Изделия имеют микрометровый ход приводного элемента (порядка 0,1–2,0 мм) и небольшое усилие переключения (до примерно 5–8 Н).
Кнопки выпускаются в нескольких цветах (красный, зелёный, жёлтый, синий), что позволяет различать команды и режимы на лицевой панели аппаратуры.
Условия эксплуатации и ресурс
Рабочий диапазон температур обычно задаётся примерно от −60 °С до +85 °С, что соответствует всеклиматическому исполнению.
Гарантийный срок изделий этой серии (в зависимости от категории качества) может достигать 20 лет, а количество коммутируемых циклов составляет порядка 20–25 тысяч переключений.
Описание
ПКн105-1В
ПКн105-1В: надежное решение для коммутации электрических цепей
ПКн105-1В — коммутационный компонент, который применяется в электротехнических системах, аппаратуре управления и устройствах, где требуется надежное подключение, переключение или размыкание электрических цепей. Модель востребована при производстве и обслуживании промышленного оборудования, измерительных комплексов, систем автоматики и специализированной электроники.
Конструкция ПКн105-1В ориентирована на стабильную работу в составе технических устройств. При выборе такого компонента обычно учитывают схему включения, число и тип контактов, допустимые электрические параметры, способ монтажа, условия окружающей среды и требования конкретного проекта.
Где используется ПКн105-1В
Компоненты данного типа находят применение в разных областях:
В шкафах управления и автоматизации производственных процессов
В контрольно-измерительной аппаратуре
В системах сигнализации и управления
В электронных и электротехнических устройствах специального назначения
При ремонте, модернизации и комплектации оборудования
В учебных, лабораторных и испытательных стендах
ПКн105-1В помогает организовать управление отдельными цепями, передавать управляющие сигналы и обеспечивать корректную коммутацию в составе более сложной электрической системы.
Особенности применения
При проектировании с использованием ПКн105-1В важно заранее сопоставить характеристики изделия с фактическим режимом эксплуатации. Следует проверить соответствие напряжения, тока, типа нагрузки и способа подключения требованиям технической документации. Особое внимание стоит уделить качеству монтажа: надежная фиксация, правильная разводка проводников и защита контактов от загрязнений снижают риск сбоев в работе оборудования.
Например, в системе управления станком ПКн105-1В может использоваться как элемент цепи подачи управляющего сигнала: при изменении положения контакта система получает команду на запуск, остановку либо переключение рабочего режима. Конкретная схема определяется конструкцией устройства и требованиями к безопасности.
Преимущества для технических проектов
ПКн105-1В ценят за возможность интеграции в различные электрические решения. Использование подходящего коммутационного элемента позволяет повысить удобство управления оборудованием, упростить обслуживание отдельных узлов и обеспечить предсказуемую работу цепей.
Ключевые преимущества применения:
Совместимость с задачами промышленной и специальной электроники
Возможность использования в системах управления и контроля
Удобство при создании и обслуживании электрических схем
Поддержка надежной коммутации при соблюдении технических требований
Пригодность для ремонта и модернизации существующего оборудования
На что обратить внимание
Перед установкой ПКн105-1В необходимо изучить паспорт изделия и действующую электрическую схему. Нельзя превышать допустимые нагрузки или использовать компонент в условиях, не предусмотренных изготовителем. Если устройство применяется в ответственных системах, монтаж и проверку работоспособности должен выполнять квалифицированный специалист.
ПКн105-1В остается практичным выбором для задач, связанных с коммутацией и управлением электрическими цепями. Грамотный подбор, корректное подключение и соблюдение условий эксплуатации помогают обеспечить устойчивую работу оборудования на протяжении длительного времени.
