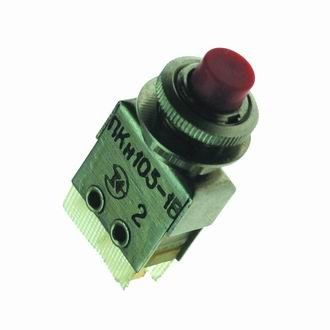

ПКн105-1В 2015г «5» Смоленск

Цена:

1350 ₽

В наличии: 35 шт.

Заводская упаковка

Производитель: Смоленск

Технические характеристики

ПКн105-1В Смоленск

ПКн105-1В — это кнопочный переключатель однополюсного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре (РЭА) специального назначения.

Назначение и исполнение

Производится на Смоленском заводе радиодеталей (ОАО «Смоленский завод радиодеталей») в всеклиматическом исполнении «В», что позволяет использовать его в широком диапазоне условий. Он входит в серию ПКн105, где варианты 1В–4В — однополюсные, а 5В–8В — двухполюсные.

Технические характеристики

Переключатель работает с переменным током напряжением 36–250 В и постоянным током до 36 В, коммутируя токи от 1×10⁻⁶ до 4 А. Сопротивление электрического контакта составляет не более 0,05 Ом, электрическая прочность изоляции — 750 В (эфф.), сопротивление изоляции — не менее 1000 МОм. Рабочий диапазон температур — от -60 °С до +85 °С, ресурс — до 25 000 коммутационных циклов, гарантийный срок — 20 лет.

Дополнительные параметры

Усилие переключения — не более 4,9 Н (0,5 кгс), полный ход приводного элемента — 1,0–2,0 мм. Коммутируемая мощность — до 300 В·А.

Описание

ПКн105-1В

ПКн105-1В: надежное решение для коммутации электрических цепей

ПКн105-1В — коммутационный компонент, который применяется в электротехнических системах, аппаратуре управления и устройствах, где требуется надежное подключение, переключение или размыкание электрических цепей. Модель востребована при производстве и обслуживании промышленного оборудования, измерительных комплексов, систем автоматики и специализированной электроники.

Конструкция ПКн105-1В ориентирована на стабильную работу в составе технических устройств. При выборе такого компонента обычно учитывают схему включения, число и тип контактов, допустимые электрические параметры, способ монтажа, условия окружающей среды и требования конкретного проекта.

Где используется ПКн105-1В

Компоненты данного типа находят применение в разных областях:

В шкафах управления и автоматизации производственных процессов
В контрольно-измерительной аппаратуре
В системах сигнализации и управления
В электронных и электротехнических устройствах специального назначения
При ремонте, модернизации и комплектации оборудования
В учебных, лабораторных и испытательных стендах

ПКн105-1В помогает организовать управление отдельными цепями, передавать управляющие сигналы и обеспечивать корректную коммутацию в составе более сложной электрической системы.

Особенности применения

При проектировании с использованием ПКн105-1В важно заранее сопоставить характеристики изделия с фактическим режимом эксплуатации. Следует проверить соответствие напряжения, тока, типа нагрузки и способа подключения требованиям технической документации. Особое внимание стоит уделить качеству монтажа: надежная фиксация, правильная разводка проводников и защита контактов от загрязнений снижают риск сбоев в работе оборудования.

Например, в системе управления станком ПКн105-1В может использоваться как элемент цепи подачи управляющего сигнала: при изменении положения контакта система получает команду на запуск, остановку либо переключение рабочего режима. Конкретная схема определяется конструкцией устройства и требованиями к безопасности.

Преимущества для технических проектов

ПКн105-1В ценят за возможность интеграции в различные электрические решения. Использование подходящего коммутационного элемента позволяет повысить удобство управления оборудованием, упростить обслуживание отдельных узлов и обеспечить предсказуемую работу цепей.

Ключевые преимущества применения:

Совместимость с задачами промышленной и специальной электроники
Возможность использования в системах управления и контроля
Удобство при создании и обслуживании электрических схем
Поддержка надежной коммутации при соблюдении технических требований
Пригодность для ремонта и модернизации существующего оборудования

На что обратить внимание

Перед установкой ПКн105-1В необходимо изучить паспорт изделия и действующую электрическую схему. Нельзя превышать допустимые нагрузки или использовать компонент в условиях, не предусмотренных изготовителем. Если устройство применяется в ответственных системах, монтаж и проверку работоспособности должен выполнять квалифицированный специалист.

ПКн105-1В остается практичным выбором для задач, связанных с коммутацией и управлением электрическими цепями. Грамотный подбор, корректное подключение и соблюдение условий эксплуатации помогают обеспечить устойчивую работу оборудования на протяжении длительного времени.
