П3П1ТА-2жВ (5) Смоленский завод

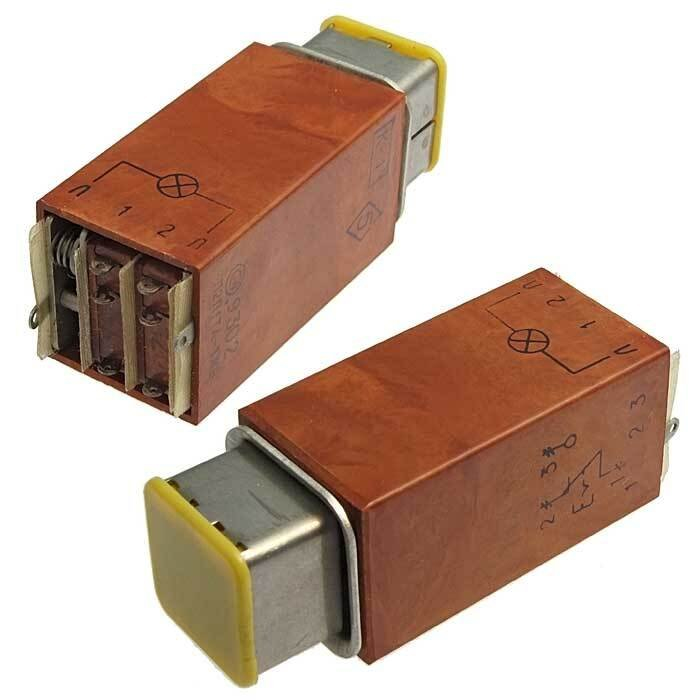

П3П1ТА-2жВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (Открытое акционерное общество «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в различных устройствах.

Основные характеристики

Переключатель имеет двухполюсную конструкцию с подсветкой (индикаторная лампа типа СМ-28-0,05-1). Усилие переключения составляет от 15 до 50 Н (1,5–5 кгс), полный ход рычага — не менее 8 мм.

Коммутируемый ток — от 1×10⁻³ до 2 А, напряжение — от 1,5 до 250 В, мощность — до 250 В·А. Сопротивление контакта — не более 0,07 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность — 1100 Вэфф.

Условия эксплуатации

Рабочий диапазон температур — от -60°C до +70°C, климатическое исполнение В. Масса изделия — не более 90 г, ресурс наработки — до 10 000 циклов коммутации, срок сохраняемости — 15 лет.

Технические условия

Соответствует ОЮ0.360.043ТУ категории качества «ВП» или АГ0.360.412ТУ с приёмкой «СКК». Обозначение "(5) " указывает на конкретную модификацию завода в Смоленске.
