П3П1ТА-2кВ (5) Смоленский завод

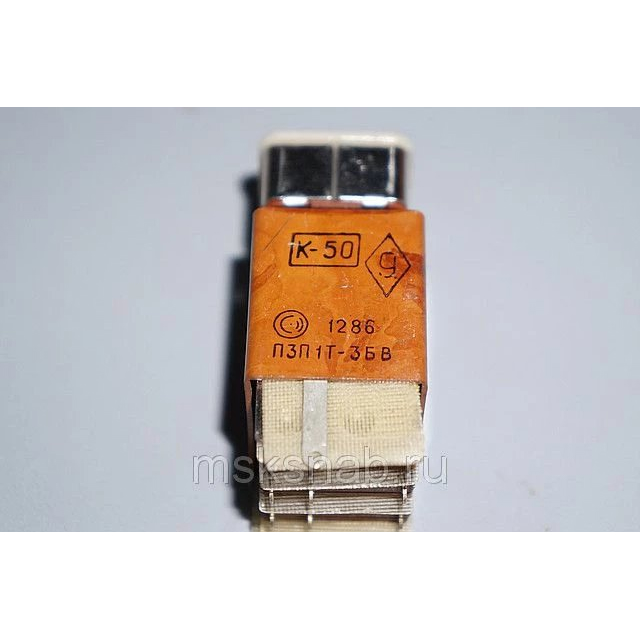

Переключатель П3П1ТА‑2кВ (5) — это советский/российский кнопочный переключатель с фиксацией и световой индикацией, выпускаемый на Смоленском заводе (по ТУ ОЮ0.360.043 или аналогичным). Он применяется в радио‑ и электронной аппаратуре для коммутации силовых и сигнальных цепей постоянного и переменного тока.

Назначение и конструкция

Переключатель предназначен для размыкания‑замыкания электрических цепей, часто используется в панелях управления, щитах и приборах. Имеет три микропереключающих контакта (буква «3» в маркировке), одну сигнальную лампу подсветки («П1Т») и фиксацию положения кнопки («А»). Вариант «КВ» указывает на красную кнопку и климатическое исполнение «В» (работа при широком диапазоне температур и влажности).
Световой элемент — миниатюрная лампа накаливания типа СМ‑28‑0,05‑1 на 28 В, встроенная в кнопку.

Основные электрические параметры

Диапазон напряжений, на которые рассчитан переключатель, составляет примерно от 1,5 В до 250 В (постоянный и переменный ток), а рабочий ток — от 1 мА до 2 А. Максимальная коммутируемая мощность — до 250 В·А.
Сопротивление контакта не более 0,07 Ом , сопротивление изоляции — не менее 1000 МОм , электрическая прочность изоляции — около 1100 В эффективного значения.

Условия эксплуатации и надежность

Рабочий температурный диапазон — примерно от −60 °С до +70 °С , переключатель предназначен для работы в условиях климатического исполнения «В» (умеренный климат с повышенной влажностью).
Гарантийный срок хранения и сохраняемости для изделий данного типа, как правило, составляет до 15 лет , число допустимых коммутационных циклов — порядка 10 000 переключений.

Механические и габаритные особенности

Усилие переключения для П3П1ТА‑2 составляет примерно 15–50 Н , полный ход приводного элемента (кнопки) — не менее 8 мм , что обеспечивает достаточно «жёсткое», но уверенно воспринимаемое нажатие.

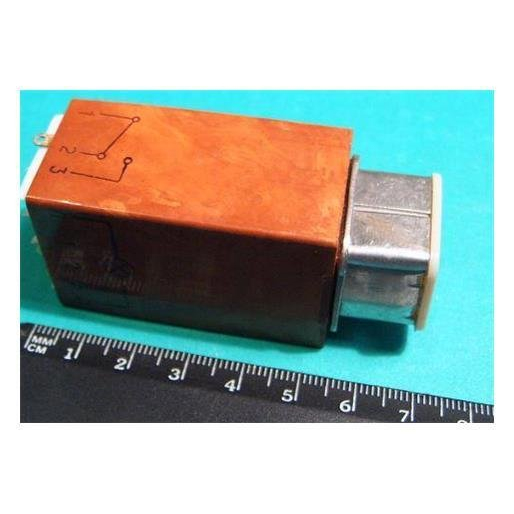

Габаритные размеры корпуса обычно около 74×33×26 мм , масса — порядка до 90 г , что позволяет устанавливать переключатель на панели и щиты без дополнительных укреплений.
