П3П1ТА-2бВ (5) Смоленский завод

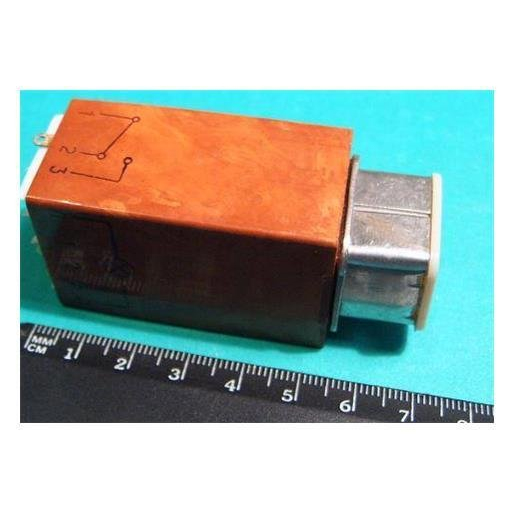

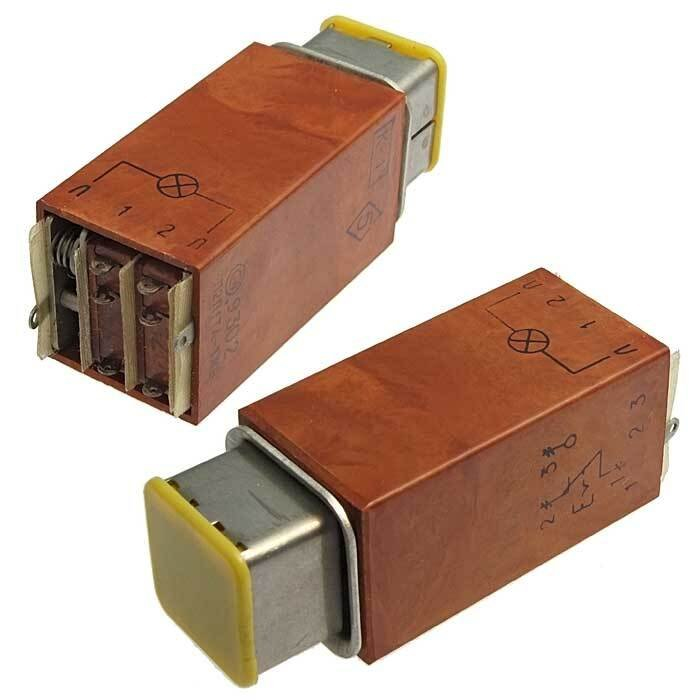

П3П1ТА-2бВ (5) — это кнопочный переключатель со световой сигнализацией и фиксацией, выпускаемый Смоленским заводом (НПО «ФЕНИКС»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Технические характеристики

Переключатель коммутирует ток от 1 мА до 2 А при напряжении от 1,5 В до 250 В, с максимальной мощностью 250 В·А. Сопротивление контакта не превышает 0,07 Ом, изоляции — не менее 1000 МОм, электрическая прочность изоляции достигает 1100 Вэфф. Ресурс — до 10 000 циклов коммутации, усилие переключения — 15–50 Н, масса — не более 90 г.

Условия эксплуатации

Работает при температурах от -60°C до +70°C, с повышенной влажностью до 98% при +35°C, климатическое исполнение В (всеклиматическое). Срок сохраняемости — 15 лет, полный ход кнопки — не менее 8 мм.

Особенности модели

Обозначение «бВ» указывает на цвет кнопки (белый световой элемент) и всеклиматическое исполнение, «(5)» — вид приёмки (ВП, ПЗ). Используется миниатюрная лампа накаливания (например, СМ-28-0,05-1) для индикации.
