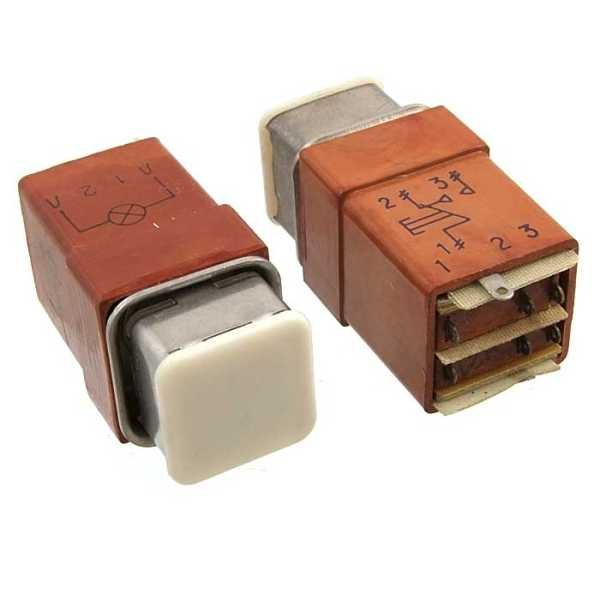

П2П1ТА-1кВ (5) Смоленский завод

П2П1ТА-1кВ (5) — это кнопочный переключатель со световой сигнализацией, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре производственно-технического назначения.

Назначение

Переключатель используется в цепях с частотой до 20 МГц, имеет всеклиматическое исполнение (климат В) и подходит для эксплуатации в широком диапазоне условий.

Технические характеристики

Коммутируемый ток — от 1 мА до 2 А, напряжение — от 1,5 В до 250 В, мощность — не более 250 В·А. Сопротивление контакта — не более 0,07 Ом, изоляции — не менее 1000 МОм, электрическая прочность изоляции — 1100 В эффективных.

Рабочая температура — от -60 °C до +70 °C, полный ход кнопки — не менее 8 мм, усилие переключения — от 10 до 35 Н. Ресурс — до 10 000 циклов коммутации, масса — около 15 г, гарантийный срок хранения — 15 лет.

Конструкция

Модель П2П1ТА-1кВ оснащена световым элементом (лампа типа СМ-28-0,05-1 ТУ на 28 В, 50 мА), цвет кнопки обозначается буквой (К — красный). Монтаж — на панель винтовым креплением с пайкой выводов, материал корпуса — карболит, кнопки — металл с пластмассовой заглушкой.
