П1М9-2В Смоленск

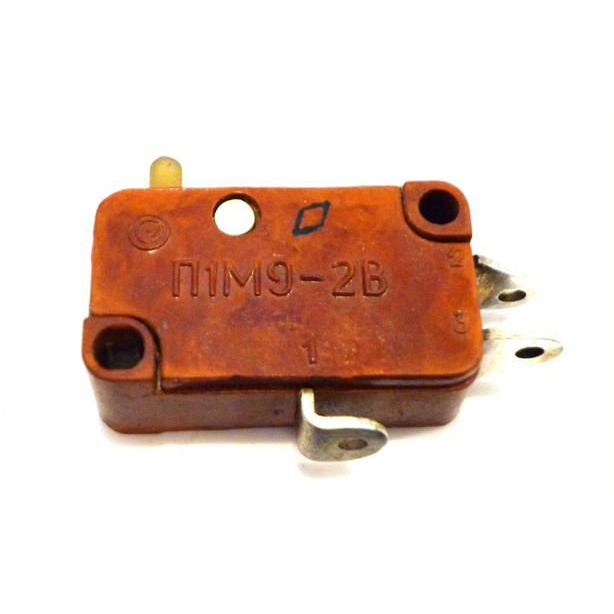

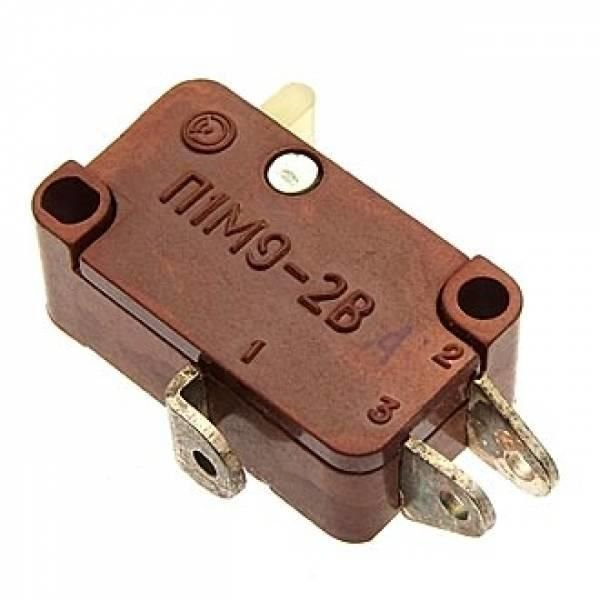

П1М9‑2В — это малогабаритный микропереключатель советского/российского производства, который широко применяется в радиоэлектронной аппаратуре, автоматике и электромеханиче­ских устройствах. Ниже приведены основные сведения о нём без упоминания цен.

Назначение и конструкция

П1М9‑2В — однополюсный микропереключатель с одинарным разрывом цепи, рассчитанный на объёмный монтаж в корпусе. Он обычно используется для коммутации слаботочных и маломощных цепей управления, концевых датчиков, блокировок и сигнализации.

• Предназначен для коммутации цепей постоянного и переменного тока.

• Изделие рассчитано на внутренний монтаж в корпусах приборов и устройств.

Электрические параметры

По электрическим характеристикам П1М9‑2В относится к маломощным микропереключателям.

• Коммутируемое напряжение: от долей милливольт до примерно 250 В переменного или постоянного тока.

• Коммутируемый ток: до порядка 5 А, при этом максимальная коммутируемая мощность не превышает около 635 В·А.

• Сопротивление электрического контакта не более 0,05 Ом (для приёмки «СКК»/«1»), у изделий категории «ВП» может быть до ~0,02 Ом.

• Сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции порядка 1100 В эффективного значения.

Условия эксплуатации и механика

Микропереключатель имеет всеклиматическое исполнение «В» и предназначен для работы в довольно широком температурном диапазоне.

• Диапазон рабочих температур: от примерно –60 °C до +100…+125 °C, в зависимости от категории качества и приёмки изделия.

• Усилие переключения при прямом срабатывании не более 8,5 Н.

• Рабочий ход приводного элемента (толкателя) typically от 1,5 до 3,5 мм.

Категории качества и сроки

Переключатели П1М9‑2В выпускаются с разными уровнями приёмки и категории качества, что влияет на точность параметров и долговечность.

• Аппаратура выпускается с приёмками типа «СКК» («1») и «ВП» («5»), что отражается в расшифровке полного обозначения, например П1М9‑2ВА.

• Срок сохраняемости для приёмки «1» составляет порядка 12 лет, для «5» — до примерно 15 лет.
