КМД2-1 Кузбассрадио

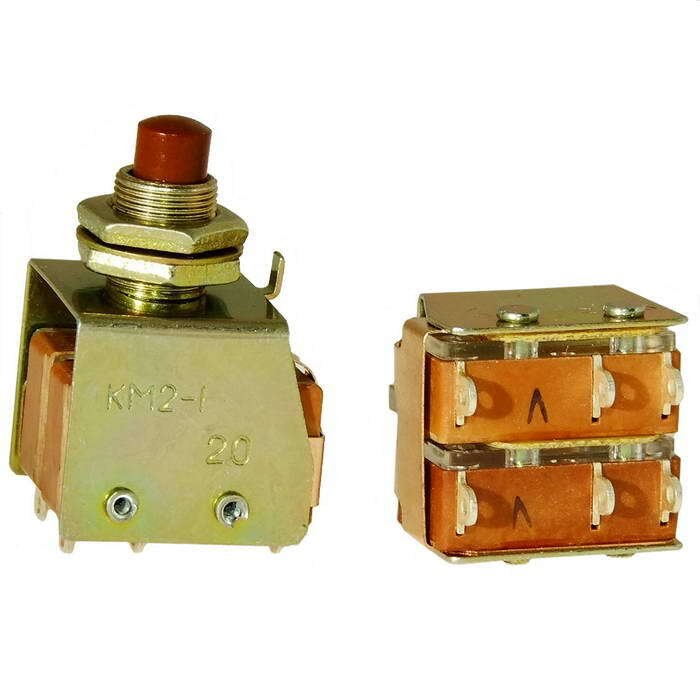

КМД2‑1 производства АО «Кузбассрадио» — это малогабаритный кнопочный переключатель с двумя контактными группами, широко применяемый в радиоэлектронной аппаратуре для коммутации цепей управления, сигнализации и питания.

Основное назначение и конструкция

Устройство выполнено на базе двух микропереключателей МП3‑1 и имеет две переключающие контактные группы без фиксации положения (классический режим «2×OFF–(ON)»). Кнопка предназначена для коммутации цепей постоянного и переменного тока в закрытой стационарной, передвижной и бортовой аппаратуре.

Электрические параметры

• Коммутируемое напряжение: постоянного тока — от 0,5 до 30 В, переменного тока — от 0,5 до 250 В.

• Коммутируемый ток: постоянный до 4 А, переменный до 3 А.

• Сопротивление контактов — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм при электрической прочности изоляции около 1100 В.

Механические и эксплуатационные данные

• Усилие переключения: для приемки «1» — примерно 2,45–12,75 Н, для приемки «5» — около 5,9–12,8 Н.

• Масса переключателя порядка 16,5–17,5 г.

• Климатическое исполнение рассчитано на эксплуатацию при температуре от −60 °C до +100 °C и относительной влажности до 98% при прописанных температурах окружающей среды.

Установка и применение

Переключатель монтируется на панель через отверстие диаметром около 8,2 мм, что делает его удобным для размещения в приборных панелях и модульных блоках. КМД2‑1 традиционно применяют в аппаратуре связи, КИПиА, системах сигнализации и управления, где требуются надежные малогабаритные кнопочные элементы с двумя контактными группами без фиксации.
