Назначение переключателя КМД2-1В

КМД2-1В — миниатюрный кнопочный переключатель производства АО «Кузбассрадио» (город Белово). Изделие предназначено для коммутации электрических цепей в радиоэлектронной аппаратуре, управляющих и сигнальных схемах, а также в промышленных устройствах, где требуется двухполюсный переключатель без фиксации в нажатом положении.

Переключатель построен на базе двух микропереключателей, что даёт две независимые контактные группы. Такое решение позволяет одним нажатием одновременно замыкать или размыкать две отдельные цепи, что удобно при построении схем управления, где нужно синхронно подавать питание и сигнал.

Подтверждённые электрические параметры

• Рабочее напряжение: до 30 В постоянного тока и до 250 В переменного тока — в зависимости от конкретной ключевой схемы и условий коммутации.
• Коммутируемый ток: до примерно 4 А постоянного тока и до примерно 3 А переменного тока.
• Сопротивление контактов: не более 0,05 Ом.
• Сопротивление изоляции: не менее 1000 МОм при нормальных условиях.
• Электрическая прочность изоляции: порядка 1100 В эффективного значения переменного тока.

Указанные значения описывают возможности переключателя при корректном монтаже и соблюдении допустимых режимов коммутации. При работе с переменным током и напряжением, близким к верхней границе диапазона, следует учитывать характер нагрузки и условия эксплуатации.

Конструкция и монтаж

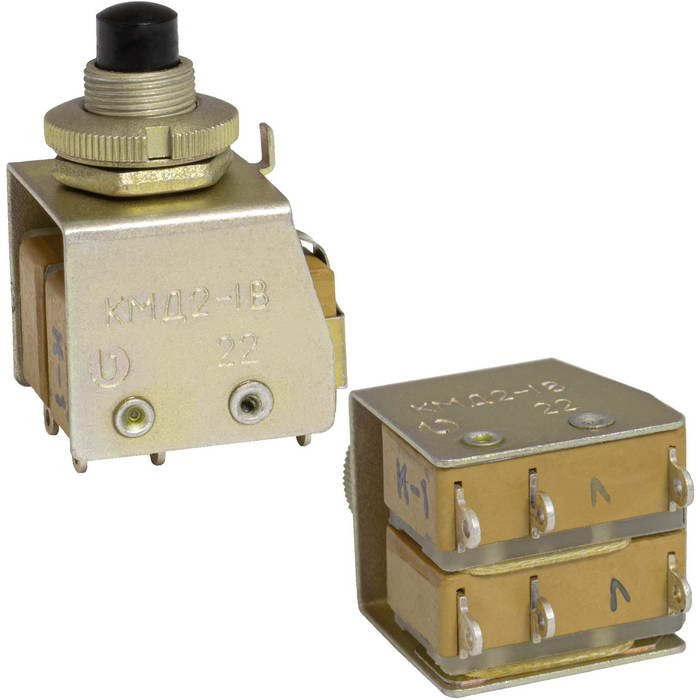

Переключатель выполнен в малогабаритном металлическом корпусе. Крепление — внешнее, на панель, через отверстие диаметром около 8,2 мм. Усилие переключения составляет ориентировочно от 2,45 до 12,8 Н, что обеспечивает надёжный контакт при достаточно мягком нажатии.

Металлический корпус облегчает отвод тепла и защищает механизм от внешних воздействий, а панельное крепление позволяет устанавливать переключатель на лицевые панели приборов и пультов управления.

Режим работы и условия эксплуатации

Алгоритм работы переключателя — «2×OFF–(ON)»: в исходном положении кнопка разрывает две цепи, а при нажатии замыкает их. Самопроизвольная фиксация в нажатом положении отсутствует, то есть после отпускания кнопка возвращается в исходное состояние.

Климатическое исполнение допускает эксплуатацию в широком диапазоне температур — ориентировочно от минус 60 до плюс 100 градусов Цельсия — и при относительной влажности до примерно 98 процентов при соответствующих температурах. Это делает переключатель пригодным для аппаратуры, работающей в жёстких условиях.

Применение

1. Радиоэлектронная аппаратура: коммутация цепей питания и сигнальных цепей в блоках и пультах.
2. Промышленные устройства: управляющие и сигнальные схемы, где нужна двухполюсная коммутация без фиксации.
3. Приборы с панельным монтажом: установка на лицевые панели через отверстие диаметром около 8,2 мм.

Приёмка и год выпуска

Товар имеет приёмку «ОТК», год выпуска — 2023. Поставка осуществляется в заводской упаковке. Артикул изделия — 21305, категория — переключатели кнопочные, производитель — Кузбассрадио.

Сочетание двух независимых контактных групп, отсутствие фиксации, широкий температурный диапазон и панельное крепление делают КМД2-1В практичным выбором для задач, где требуется надёжная двухполюсная коммутация при нажатии кнопки.
