КМД1-1 2024г «ОТК» Кузбассрадио

Цена:

550 ₽

В наличии: 131 шт.

Заводская упаковка

Технические характеристики

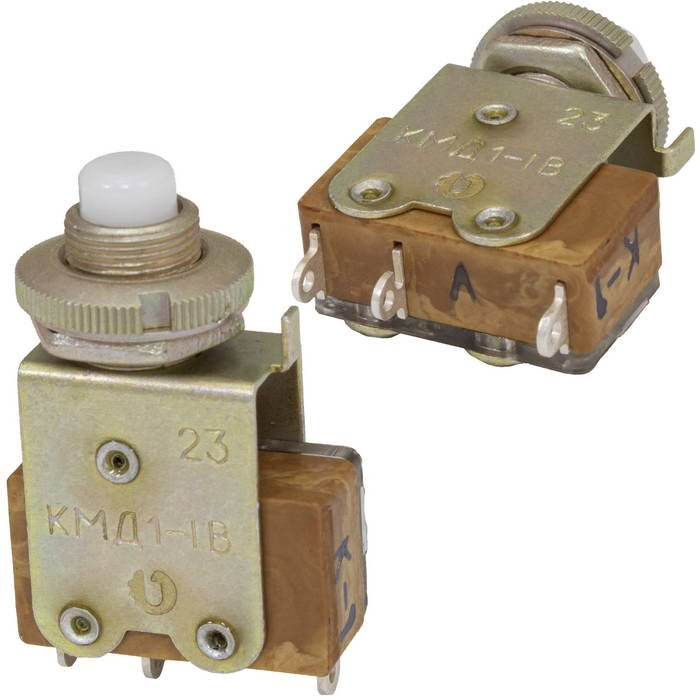

КМД1-1 Кузбассрадио

КМД1-1 от ОАО НПП "Кузбассрадио " — это малогабаритная кнопка ручного управления, предназначенная для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Она соответствует ТУ АГО.360.203 ТУ (приемка "1 "-ОТК) и применяется в стационарном или передвижном оборудовании с посадочным отверстием Ø8,2 мм.

Основные характеристики

Кнопка имеет однополюсную конструкцию с алгоритмом работы off-on (или on-(on)), без фиксации и подсветки. Габариты составляют 20×13×33 мм, масса — около 11,5–12,5 г, монтаж — объемный (на панель) с выводами под пайку.

Электрические параметры

Номинальное напряжение — до 250 В (переменный ток) или 30 В (постоянный), рабочий ток — 0,0005–3 А (AC) / 4 А (DC), максимальная коммутируемая мощность — 300 Вт. Сопротивление контактов ≤50 мОм, изоляции ≥1000 МОм, электрическая прочность — 1100 В.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +100 °С, относительная влажность до 98% при +25 °С, климатическое исполнение УХЛ (всеклиматическое для версии КМД1-1В). Ресурс — 16000 циклов, усилие переключения 2,45–12,8 Н, срок хранения до 20 лет.

Описание

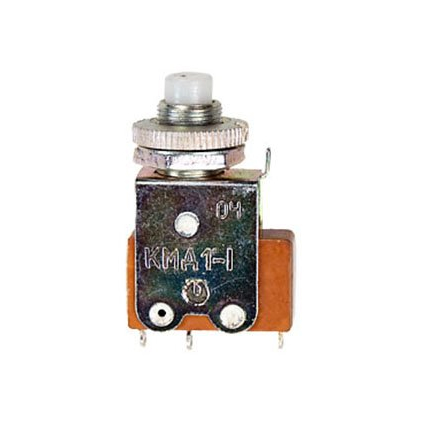

КМД1-1

КМД1-1: компактная кнопка для надёжной коммутации цепей управления

КМД1-1 — малогабаритная кнопка ручного управления с одной переключающей контактной группой, рассчитанная на коммутацию цепей сигнализации, питания и управления. Устройство применяется в аппаратуре, где важны компактные размеры, отсутствие фиксации при нажатии и стабильная работа в широком диапазоне внешних условий.

Конструкция и принцип работы

Кнопка КМД1-1 выполнена на базе одного микропереключателя и имеет одну контактную группу с тремя контактами. Её рабочий алгоритм — «Выкл–(Вкл)» : контактное состояние изменяется только на время нажатия, а после отпускания кнопка возвращается в исходное положение. Такая логика удобна для кратковременной подачи команды, запуска исполнительного механизма, выдачи сигнала или управления релейной схемой.

Отсутствие механической фиксации помогает исключить случайное длительное удержание команды. Например, при использовании КМД1-1 в цепи «Пуск» кнопка передаёт импульс на реле или контроллер только в момент нажатия, после чего оператор отпускает толкатель, а устройство автоматически возвращается в неактивное состояние.

Основные характеристики

КМД1-1 предназначена для работы в цепях постоянного и переменного тока. В типовых технических данных для изделия указываются следующие параметры:

Параметр	Значение
Количество контактных групп	1
Алгоритм работы	OFF–(ON), без фиксации
Постоянное напряжение	До 30 В
Постоянный ток	До 4 А
Переменное напряжение	До 250 В
Переменный ток	До 3 А
Сопротивление контактов	Не более 0,05 Ом
Сопротивление изоляции	Не менее 1000 МОм
Электрическая прочность изоляции	Не менее 1100 В
Рабочая температура	От −60 до +100 °C
Относительная влажность	До 98% при установленных температурных условиях
Масса	Около 11,5–12,5 г

Параметры коммутации различаются в зависимости от рода тока и характера нагрузки. Для постоянного тока кнопка может использоваться при напряжении до 30 В и токе до 4 А для активной нагрузки; для переменного тока — при напряжении до 250 В и токе до 3 А. При подключении индуктивной нагрузки допустимый ток обычно ниже, поэтому при проектировании схемы важно учитывать тип подключаемого оборудования.

Где применяется КМД1-1

Малогабаритная кнопка КМД1-1 может использоваться в промышленной, измерительной, лабораторной и специальной электронной аппаратуре. Основные задачи устройства:

Подача кратковременной команды в цепях управления.
Формирование сигнала запуска, останова или подтверждения.
Управление реле, контакторами и исполнительными устройствами через промежуточные цепи.
Переключение низковольтных цепей постоянного тока.
Работа в панелях, пультах и корпусах с ограниченным внутренним пространством.
Применение в оборудовании, эксплуатируемом при низких и повышенных температурах.

Благодаря диапазону от −60 до +100 °C КМД1-1 подходит для аппаратуры, которая может использоваться как в неотапливаемых помещениях, так и в условиях нагрева оборудования. Указанная стойкость к повышенной влажности также важна для систем, работающих в сложной производственной среде.

Что учитывать при выборе

При подборе кнопки КМД1-1 необходимо сопоставить электрические параметры цепи с допустимыми характеристиками изделия. Особое внимание стоит уделить напряжению, току, типу нагрузки, требуемой схеме контактов и необходимости кратковременного либо фиксируемого включения.

КМД1-1 — именно кнопка без фиксации, поэтому она оптимальна там, где нужен импульсный сигнал. Если цепь должна оставаться включённой после нажатия, потребуется устройство с фиксацией либо дополнительная схема удержания на реле, контакторе или контроллере.

Компактность, одна контактная группа, возврат в исходное положение и высокие показатели изоляции делают КМД1-1 практичным решением для построения надёжных цепей ручного управления и сигнализации.
