КМД1-1В Кузбассрадио

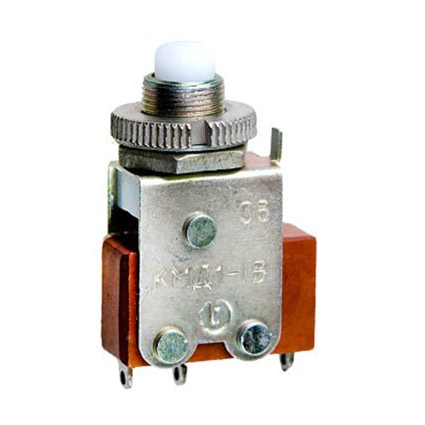

КМД1‑1В НПП «Кузбассрадио» — это миниатюрный кнопочный микропереключатель однополюсного типа, рассчитанный на применение в малогабаритной радиоэлектронной аппаратуре и стационарном оборудовании.

Основные особенности конструкции

Переключатель выполнен в корпусе с габаритами примерно 20×13×20 мм, имеет объемный метод монтажа через отверстие диаметром около 8,2 мм и выводы под пайку. Кнопочный толкатель выполнен из пластмассы, изделие не имеет фиксации и индикации, а алгоритм работы соответствует типу «on–(on)» — т.е. замыкание при нажатии и размыкание при отпускании.

Электрические параметры

КМД1‑1В рассчитан на напряжение до 250 В переменного тока и 30 В постоянного тока, с рабочим током до 3 А переменного и 4 А постоянного. Максимальная коммутируемая мощность составляет около 300 Вт, сопротивление контактов не превышает 50 мОм, сопротивление изоляции — не менее 1000 МОм, а электрическая прочность изоляции — не менее 1100 В.

Рабочие условия и ресурс

Изделие имеет всеклиматическое исполнение и работает в диапазоне температур от −60 до +100 °C, допускает относительную влажность до 98% при 25 °C. Срок хранения по технической документации достигает 20 лет, а механический ресурс порядка 16 000 циклов переключения, что делает его пригодным для регулярного использования в промышленной и радиоэлектронной аппаратуре.
