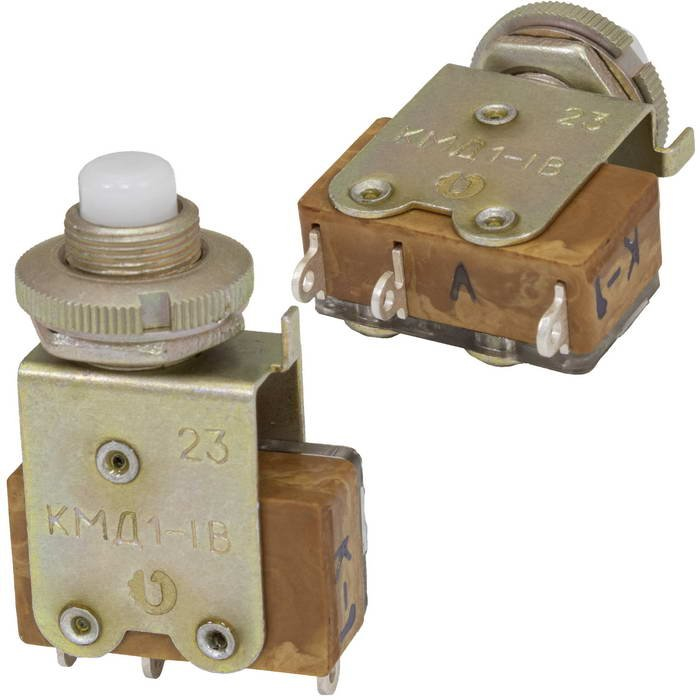

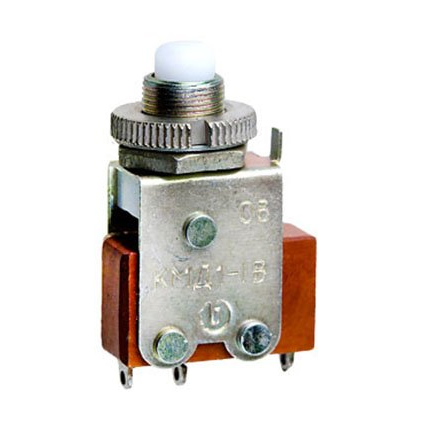

КМД1-1В Кузбассрадио

КМД1-1В от «Кузбассрадио» — это малогабаритная однополюсная кнопка, предназначенная для коммутации цепей сигнализации, питания и управления в радиоэлектронной аппаратуре.

Основные характеристики

Она имеет посадочный диаметр 8,2 мм, выводы под пайку и степень защиты IP40. Сопротивление контактов не превышает 0,05 Ом, электрическая прочность изоляции — не менее 1100 В, сопротивление изоляции — не менее 1000 МОм. Усилие переключения составляет 2,45–12,8 Н (для приемки «1»), рабочий ток — до 3–4 А (постоянный/переменный), номинальное напряжение — 0,5–250 В переменного или 0,5–30 В постоянного тока.

Условия эксплуатации

Модель КМД1-1В выполнена во всеклиматическом исполнении, работает в диапазоне температур от -60 до +100 °С при влажности до 98% (при +25 °С). Ресурс — до 16000 циклов, масса — около 11,5–12,5 г. Соответствует ТУ АГО.360.203.

Применение

Такие кнопки используются в стационарном и передвижном оборудовании, без фиксации положения, с алгоритмом работы ON-(ON). Габариты составляют примерно 20×13×33 мм.
